상세 정보 |
|||
| 종류: | 오디오 | 데이터 인터페이스: | I2C, I2S |
|---|---|---|---|
| 결의안 (비트): | 16 비, 20 비, 24 비, 32 비 | 시그마 델타: | 네 |
| S/N 비율, ADC/DAC(db) 일반: | 92 / 102 | 다이내믹 레인지, 아d스 / DACs (DB (데시벨)) Typ: | 93 / 97 |
| 전압 - 공급, 아날로그: | 2.7V ~ 3.6V | 전압 - 공급, 디지털: | 1.1V ~ 3.6V |
| 하이 라이트: | 20b 6PAIC3109TRHBRQ1 오디오 인터페이스,32-VQFN 6PAIC3109TRHBRQ1 오디오 인터페이스,24b 6PAIC3109TRHBRQ1 오디오 인터페이스 |
||
제품 설명

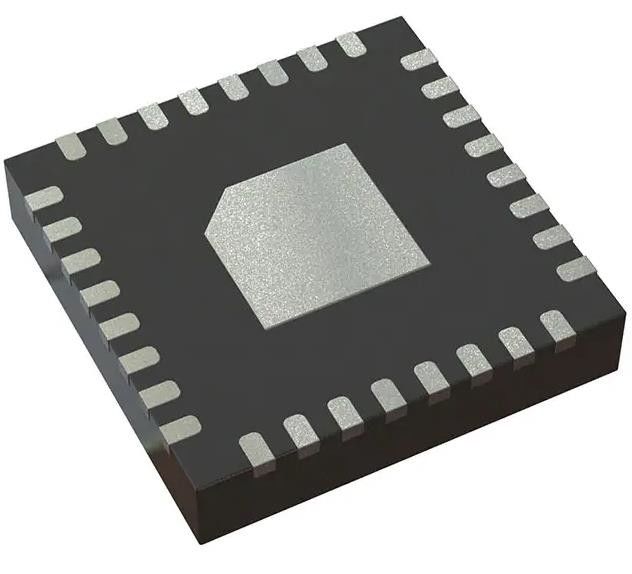

6PAIC3109TRHBRQ1 오디오 인터페이스 16b, 20b, 24b, 32b I2C, I2S 32-VQFN (5x5)
스펙 6PAIC3109TRHBRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 코덱스 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 오디오 |
| 데이터 인터페이스 | I2C, I2S |
| 해상도 (비트) | 16b, 20b, 24b, 32b |
| ADC/DAC의 수 | 여호와 의 증인, 1/11 |
| 시그마 델타 | 그래요 |
| S/N 비율, ADC / DAC (db) 타입 | 92 / 102 |
| 동적 범위, ADC / DAC (db) 타입 | 93 / 97 |
| 전압 - 공급, 아날로그 | 2.7V ~ 3.6V |
| 전압 - 공급, 디지털 | 1.1V ~ 3.6V |
| 작동 온도 | -40°C ~ 105°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-VQFN (5x5) |
| 기본 제품 번호 | 6PAIC3109 |
특징6PAIC3109TRHBRQ1
• 자동차용 용품
• AEC-Q100 자격증 다음 결과와 함께:
2기온급: 40°C ~ 105°C
HBM ESD 2등급
CDM ESD 분류 C4B
• 모노 오디오 DAC:
102-dBA 신호 소음 비율
8kHz에서 96kHz까지 샘플 레이트를 지원합니다.
3차원, 베이스, 트레블, EQ, 또는 비중화 효과
• 모노 오디오 ADC:
92-dBA 신호/소음 비율
8kHz에서 96kHz까지 샘플 레이트를 지원합니다.
디지털 신호 처리 및 노이즈 필터링
• 4개의 오디오 입력 핀:
2개의 차원 입력까지
최대 2개의 단일 입력
• 6개의 오디오 출력 드라이버:
1개의 완전히 다른 또는 2개의 단면 헤드폰 드라이버
완전 미분선 출력의 모노 쌍
• 저전력: 14mW 모노, 48kHz 재생 3.3-V 아날로그 공급
• 수동 아날로그 우회 방식과 함께 극저전력 모드
• 프론트엔드 프로그래밍 가능한 가이드 앰플리퍼 (PGA)
• DAC 재생을 위한 프로그래밍 가능한 디지털 이득
• 기록에 대한 자동 장점 제어 (AGC)
• 프로그램 할 수 있는 마이크 편향
• 플렉서블 클럭 생성용 프로그래밍 가능한 PLL
• I2C 제어 버스
• 오디오 데이터 형식: I2S, 왼쪽 및 오른쪽 정당화, DSP 및 TDM
• 전원 공급 장치:
아날로그 (AVDD, DRVDD): 2.7V ~ 3.6V
디지털 코어 (DVDD): 1.525V ~ 1.95V
디지털 I/O (IOVDD): 1.1V ~ 3.6V
• 두 가지 VQFN-32 패키지 옵션으로 제공됩니다.
수분화되지 않는 (6PAIC3109TRHBRQ1)
✅ 습기가 가능한 측면 (6PAIC3109TWRHMRQ1)
도입6PAIC3109TRHBRQ1
• 응급 호출 (eCall) 시스템
• 텔레매틱스 컨트롤 유닛 (TCU)
• 자동차 헤드 유닛
