상세 정보 |
|||
| 채널 수: | 1 | 전압 - 차단: | 5000Vrms |
|---|---|---|---|
| (민) 공통 모드 트랜지엔트 면역: | 20kV/us | 전달 지연 트플에 / 티피하들 (맥스): | 500 나노 초, 500 나노 초 |
| 펄스 폭 왜곡 (맥스): | 300ns | 상승 / 강하 시간 (Typ): | 60 나노 초, 60 나노 초 |
| 경향 - 낮은 출력 하이: | 2A, 2A | 경향 - 피크 출력: | 3A |
| 하이 라이트: | FOD3150ASD 게이트 드라이버,FOD3150ASD,1 채널 게이트 드라이버 |
||
제품 설명

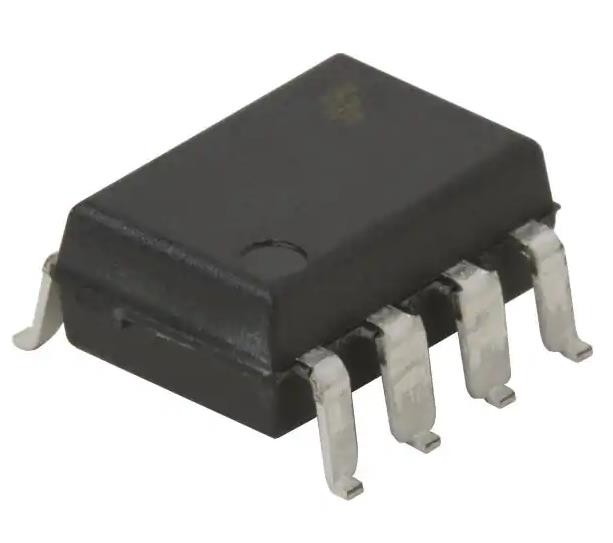

FOD3150ASD 3A 게이트 드라이버 광 결합 5000Vrms 1 채널 8-SMD
스펙 FOD3150ASD
| 유형 | 설명 |
| 분류 | 격리장치 |
| 격리기 - 게이트 드라이버 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 광적 결합 |
| 채널 수 | 1 |
| 전압 - 격리 | 5000Vrms |
| 일반 모드 일시 면역력 (분) | 20kV/μs |
| 증식 지연 tpLH / tpHL (최대) | 500nm, 500nm |
| 펄스 너비 왜곡 (최대) | 300n |
| 상승 / 하락 시간 (형) | 60초, 60초 |
| 전류 - 출력 높고 낮은 | 2A, 2A |
| 전류 - 최고출력 | 3A |
| 전압 - 앞으로 (Vf) (형) | 1.5V |
| 전류 - DC 전향 (if) (max) | 25mA |
| 전압 - 출력 공급 | 15V ~ 30V |
| 작동 온도 | -40°C ~ 100°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SMD, Gull Wing |
| 공급자의 장치 패키지 | 8-SMD |
| 승인 기관 | UL |
| 기본 제품 번호 | FOD3150 |
특징FOD3150ASD
• 20kV/s 최소로 특징인 높은 소음 저항성
• 출력 단계에서 P-채널 MOSFET의 사용은 공급 철도 근처에 출력 전압 변동을 가능하게합니다.
• 15V에서 30V까지 폭 넓은 공급 전압 범위
• 빠른 전환 속도
* 500 ns 최대 전파 지연
* 최대 300 ns 펄스 너비 왜곡
• 위압 차단 (UVLO) 과 히스테레지
• 확장 된 산업 온도 범위, -40°C ~ 100°C 온도 범위
• 안전 및 규제 승인
* UL1577, 1분 동안 5000 VRMS
* DIN EN/IEC60747-5-2
• > 8.0mm 클리어런스와 크리프거리가 (선택 ¥T)
• 이것은 Pb-Free 장치입니다.
도입FOD3150ASD
• 산업용 인버터
• 끊이지 않는 전력 공급
• 인덕션 난방
• 격리된 IGBT/Power MOSFET 게이트 드라이브
