상세 정보 |
|||
| 셀 수: | 1 | 결함 예방: | 온도 위에서, 해류를 뛰어넘으세요 |
|---|---|---|---|
| 충전 전류 - 최대: | 5A | 전압 - 공급 (맥스): | 14V |
| 인터페이스: | I2C, USB | 작동 온도: | -40°C ~ 85°C (TA) |
| 장착형: | 표면 마운트 | 공급자의 장치 패키지: | 24-wqfn (4x4) |
| 하이 라이트: | 14V 5A BQ25890HRTWT 충전 IC,5A BQ25890HRTWT 충전 IC,14V BQ25890HRTWT 충전 IC |
||
제품 설명

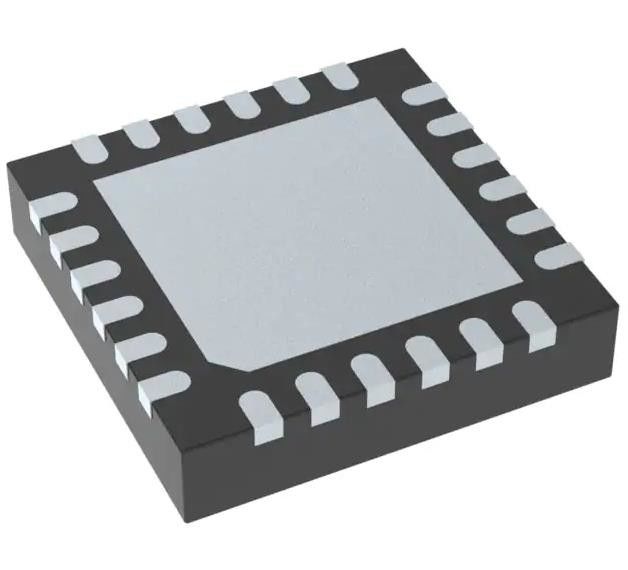

BQ25890HRTWT 충전 IC 리?? 이온/폴리머 24-WQFN (4x4) 14V 5A
스펙 BQ25890HRTWT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 충전기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 맥스차지TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 배터리 화학 | 리?? 이온/폴리머 |
| 셀 수 | 1 |
| 전류 - 충전 | - |
| 프로그램 할 수 있는 특징 | - |
| 결함 보호 | 전류 과, 온도 과 |
| 충전 전류 - 최대 | 5A |
| 배터리 팩 전압 | - |
| 전압 - 공급 (최대) | 14V |
| 인터페이스 | I2C, USB |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 24-WQFN (4x4) |
| 기본 제품 번호 | BQ25890 |
특징BQ25890HRTWT
• 고효율 5A, 1.5MHz 스위치 모드 벅 충전
2A에서 93%의 충전 효율과 3A 충전 전류에서 91%의 충전 효율
고전압 입력 (9V / 12V) 에 최적화
가벼운 부하를 위한 낮은 전력 PFM 모드
• USB On-the-Go (OTG) 4.5V에서 5.5V까지 조정 가능한 출력
선택 가능한 500-KHz / 1.5-MHz 부스트 변환기 최대 2.4A 출력
93% 부스트 효율성 5V에서 1A 출력
✓ 정확 한 힐크 모드 과류 보호
2.5V 배터리까지 지원
PWM 또는 PFM/PWM 제어만 지원 하 여 가벼운 부하 효율
• USB 입력 및 조절 가능한 고전압 어댑터를 지원하는 단일 입력
3.9V에서 14V 입력 전압 범위를 지원합니다.
입력 전류 제한 (100mA에서 3.25A까지 50mA 해상도)0, USB3.0 표준 및 고전압 어댑터
입력 전압에 의한 최대 전력 추적
*다양한 어댑터에서 최대 14V까지 제한
USB SDP, CDP, DCP 및 비 표준 어댑터를 자동으로 감지합니다.
• 입력 전류 최적화기 (ICO) 는 어댑터를 과부하하지 않고 입력 전력을 최대화합니다.
• 충전기 출력에서 셀 터미널까지 저항 보상 (IRCOMP)
• 최대 9A까지 11mΩ 배터리 배열 MOSFET로 최고 배터리 배열 효율성
• 시스템 모니터 (전압, 온도, 충전 전류) 를 위한 통합된 ADC
• 좁은 VDC (NVDC) 전력 경로 관리
배터리 없거나 배터리가 완전히 충전된 상태에서 즉시 작동합니다.
배터리 보충 모드에서 이상적인 다이오드 작동
• 배 모드, 웨이크업 및 전체 시스템 리셋을 지원하는 BATFET 제어
• 최적의 시스템 성능을 위해 유연한 자율주행 및 I2C 모드
• 높은 통합은 모든 MOSFET, 전류 감지 및 루프 보상
• 배 모드를 지원하기 위해 12-μA 저 배터리 누출 전류
• 높은 정확성
±0.5% 충전 전압 조절
± 5% 충전 전류 조절
±7.5% 입력 전류 조절
• 안전
충전 및 부스 모드를 위한 배터리 온도 감지
열 조절 및 열 차단
도입BQ25890HRTWT
• 스마트 폰
• 태블릿 PC
• 휴대용 인터넷 장치
