상세 정보 |
|||
| 채널 수: | 2 | 전압 - 차단: | 5700Vrms |
|---|---|---|---|
| (민) 공통 모드 트랜지엔트 면역: | 100V/ns | 전달 지연 트플에 / 티피하들 (맥스): | 30ns, 30ns |
| 펄스 폭 왜곡 (맥스): | 6 나노 초 | 상승 / 강하 시간 (Typ): | 6ns, 7ns |
| 하이 라이트: | 6A UCC21530BQDWKRQ1 게이트 드라이버,2 채널 UCC21530BQDWKRQ1 게이트 드라이버,4A UCC21530BQDWKRQ1 게이트 드라이버 |
||
제품 설명

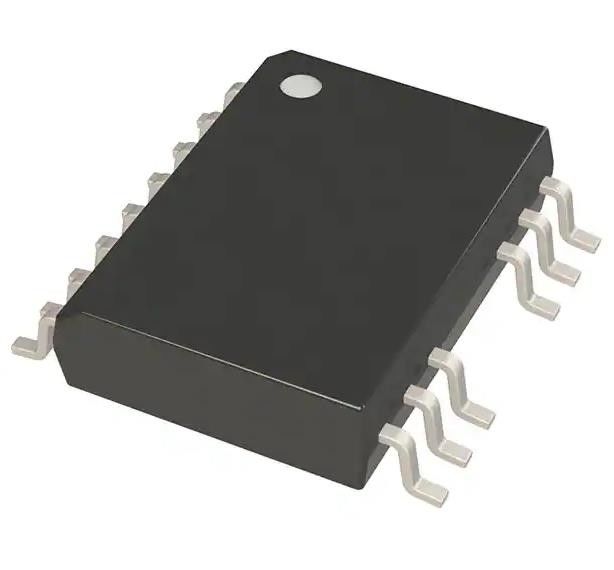

UCC21530BQDWKRQ1 4A, 6A 게이트 드라이버 용량 결합 5700Vrms 2 채널
스펙 UCC21530BQDWKRQ1
| 유형 | 설명 |
| 분류 | 격리장치 |
| 격리기 - 게이트 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, 기능 안전 (FuSa) |
| 패키지 | 테이프 & 롤 (TR) |
| 기술 | 용량 결합 |
| 채널 수 | 2 |
| 전압 - 격리 | 5700Vrms |
| 일반 모드 일시 면역력 (분) | 100V/ns |
| 증식 지연 tpLH / tpHL (최대) | 30초, 30초 |
| 펄스 너비 왜곡 (최대) | 6n |
| 상승 / 하락 시간 (형) | 6n, 7n |
| 전류 - 출력 높고 낮은 | 4A, 6A |
| 전류 - 최고출력 | 4A, 6A |
| 전압 - 앞으로 (Vf) (형) | - |
| 전압 - 출력 공급 | 14.7V ~ 25V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 14-SOIC |
| 승인 기관 | CQC, CSA, UL, VDE |
| 기본 제품 번호 | UCC21530 |
특징UCC21530BQDWKRQ1
• AEC-Q100 자격:
1급 기기 온도
HBM ESD 분류 레벨 H2
장치 CDM ESD 분류 레벨 C6
• 기능 안전 품질 관리
기능 안전 시스템 설계에 도움이 되는 문서
• 유니버설: 이중 낮은 측면, 이중 높은 측면 또는 반 브릿지 드라이버
• 폭체 SOIC-14 (DWK) 패키지
• 드라이버 채널 사이의 3.3mm 간격
• 스위치 매개 변수:
19 ns 전형적인 전파 지연
10ns 최소 펄스 너비
5ns 최대 지연 일치
6ns 최대 펄스 너비 왜곡
• 100V/ns 이상의 일반 모드 일시 면역 (CMTI)
• 격리 장벽 수명 > 40 년
• 4-A 피크 소스, 6-A 피크 싱크 출력
• TTL 및 CMOS 호환성 입력
• 3V에서 18V 입력 VCCI 범위
• 최대 25V VDD 출력 드라이브 공급
8V 및 12V VDD UVLO 옵션
• 프로그램 할 수 있는 중복 및 죽은 시간
• 5 ns 보다 짧은 입력 펄스 및 노이즈 트랜시언트를 거부
• 작동 온도 범위 40~+125°C
• 안전 관련 인증:
DIN V VDE V 0884-11에 따라 8000-VPK 격리
UL 1577에 따라 1분 동안 5.7kVRMS 격리
IEC 60950-1, IEC 62368-1, IEC 61010-1 및 IEC 60601-1 최종 장비 표준에 따라 CSA 인증
GB4943.1-2011에 따른 CQC 인증
도입UCC21530BQDWKRQ1
• HEV 및 BEV 배터리 충전기
• 태양 전지 인버터 및 중앙 인버터
• AC-DC 및 DC-DC 충전전지
• AC 인버터 및 서보 드라이브
• AC-DC 및 DC-DC 전력 공급
• 에너지 저장 시스템
