상세 정보 |
|||
| 채널 수: | 2 | 입력 - 옆 1/Side 2: | 2/0 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 2500Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 25kV/us | 자료 비율: | 1Mbps |
| 하이 라이트: | 2500Vrms 목적 디지털 격리기,1Mbps 목적 디지털 격리기,2 채널 목적 디지털 격리기 |
||
제품 설명

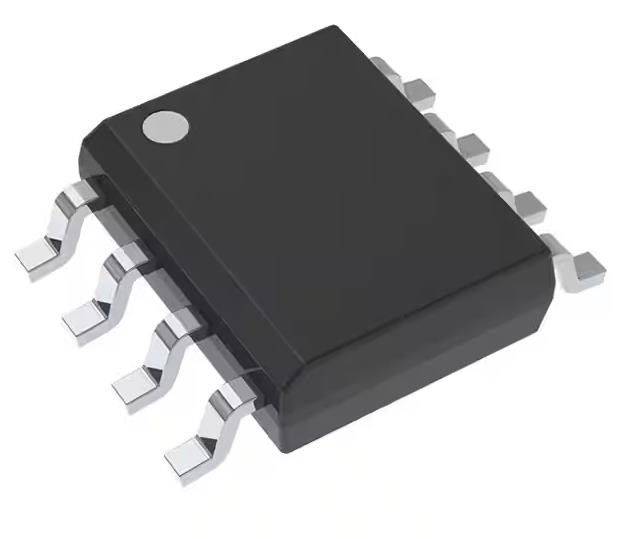

ISO7420DR 일반용 디지털 격리기 2500Vrms 2 채널 1Mbps 25kV/μs
스펙 ISO7420DR
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 2 |
| 입력물 - 1/2쪽 | 2/0 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 2500Vrms |
| 일반 모드 일시 면역력 (분) | 25kV/μs |
| 데이터 비율 | 1Mbps |
| 증식 지연 tpLH / tpHL (최대) | 14n, 14n |
| 펄스 너비 왜곡 (최대) | 3.7ns |
| 상승 / 하락 시간 (형) | 1n, 1n |
| 전압 - 공급 | 3.15V ~ 3.45V, 4.75V ~ 5.25V |
| 작동 온도 | -40°C ~ 105°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | ISO7420 |
특징ISO7420DR
* 최고 신호 속도: 1 Mbps
* 낮은 전력 소모, 통상 채널당 Icc (3.3-V 동작):- ISO7420: 1.1 mA, ISO7421: 1.5 mA
* 낮은 퍼포게이션 지연 - 9 ns 전형적
* 넓은 TA 범위: -40'C ~ 125'C (M-그라드)
* 50kV / US 일시적 면역, 전형적
* 25년 이상 고립성
* 3.3V 및 5V 공급 및 논리 레벨에서 작동합니다.
* 3.3-V 및 5-V 레벨 번역
* 좁은 몸 SOlC-8 패키지
* 안전 및 규제 승인:4242 DIN V VDE V 0884-10 및 DIN EN 61010-12500 VRms 단위 단위 1 분 UL 1577CSA 구성 요소 수용 통지 5AIEC60950-1 및 IEC 61010-1 표준CQC GB4943에 따른 인증.1-2011
도입ISO7420DR
* 오프토커플러 교체
- 산업용 필드버스
- 프로피버스
- 모드버스
- 디바이스Nettm 데이터 버스
- 서버 제어 인터페이스
- 모터 컨트롤
- 전원 공급 장치
- 배터리 팩
