상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 3.5V |
|---|---|---|---|
| 전압 - 입력 (최대): | 60V | 전압 - 출력 (분 / 고정): | 1V |
| 전압 - 출력 (최대): | 57v | 전류 - 출력: | 3.5A |
| 주파수 - 스위칭: | 300kHz ~ 2.2MHz | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LM76003QRNPRQ1 정비 가능한 조절 장치 IC,3.5A LM76003QRNPRQ1 조절기 IC,1 출력 LM76003QRNPRQ1 조절기 IC |
||
제품 설명

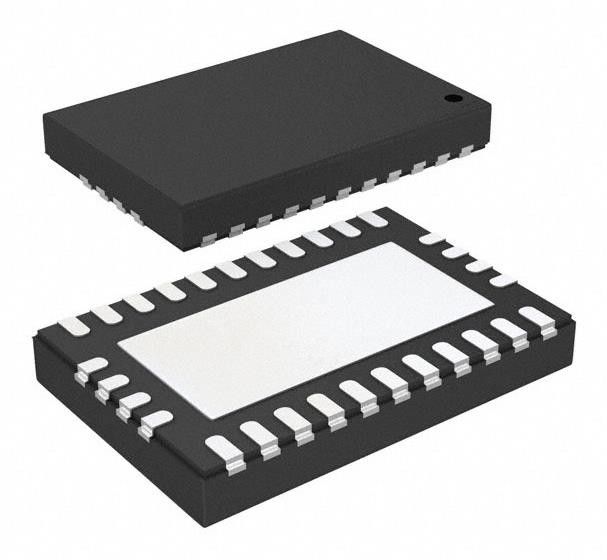

LM76003QRNPRQ1 마녀 조절기 IC 긍정적 조절 1V 1 출력 3.5A 30-WFQFN
스펙 LM76003QRNPRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 3.5V |
| 전압 - 입력 (최대) | 60V |
| 전압 - 출력 (분 / 고정) | 1V |
| 전압 - 출력 (최대) | 57V |
| 전류 - 출력 | 3.5A |
| 주파수 - 전환 | 300kHz ~ 2.2MHz |
| 동시 수정기 | 그래요 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 장착, 습기가 가능한 측면 |
| 패키지 / 케이스 | 30-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 30-WQFN (6x4) |
| 기본 제품 번호 | LM76003 |
특징LM76003QRNPRQ1
• 자동차용 AEC-Q100 자격
장치 온도급 1: 주변 작동 온도 40°C ~ + 125°C
장치 HBM ESD 분류 레벨 2
장치 CDM ESD 분류 레벨 C5
• 통합 동기 정렬
• 입력 전압 3.5V ~ 60V (최다 65V)
• 출력 전압 1V ~ 95% VIN
• 15-μA 평행 전류
• 넓은 전압 변환 범위
∙ 톤-MIN = 65 ns (유례)
TOFF-MIN = 95 ns (유례)
• 시스템 수준의 기능
외부 시계와 동기화
힘 좋은 깃발
조절 가능한 부드러운 시작 (6.3ms 기본)
• 핀 선택 가능한 FPWM 동작
• 조절 가능한 주파수 범위: 300kHz ~ 2.2MHz
• 가벼운 부하 구조에서 높은 효율성 (PFM)
• 보호 장치
시클별 전류 제한
∙ 단전 보호 기능
- 과온 열 차단 보호
• WEBENCH® 파워 디자이너와 함께 LM76002-Q1η/LM76003-Q1을 사용하여 사용자 정의 디자인을 생성
