상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (최대): | 42V |
| 전압 - 출력 (분 / 고정): | 1.285V | 전압 - 출력 (최대): | 37V |
| 전류 - 출력: | 3A | 주파수 - 스위칭: | 500kHz |
| 하이 라이트: | 1.285V LM22670MR-ADJ/NOPB 스위치 조절기 IC,조절 가능한 LM22670MR-ADJ/NOPB 스위치 조절기 IC,양성 LM22670MR-ADJ/NOPB 스위치 조절 IC |
||
제품 설명

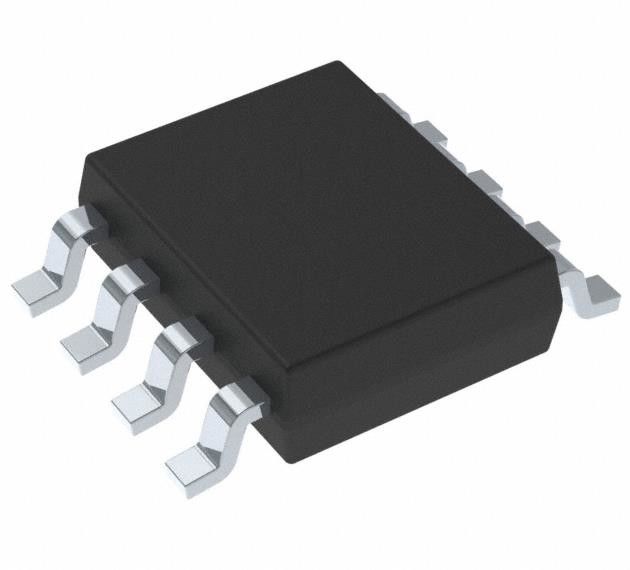

LM22670MR-ADJ/NOPB 스위치 조절기 IC 긍정 조절 1.285V 1 출력 3A
스펙 LM22670MR-ADJ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | SIMPLE SWITCHER® |
| 패키지 | 튜브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 42V |
| 전압 - 출력 (분 / 고정) | 1.285V |
| 전압 - 출력 (최대) | 37V |
| 전류 - 출력 | 3A |
| 주파수 - 전환 | 500kHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerSOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | LM22670 |
특징LM22670MR-ADJ/NOPB
* 넓은 입력 전압 범위: 4.5V ~ 42V
* 내부적으로 보상 된 전압 모드 제어
* 낮은 ESR 세라믹 콘덴시터와 안정적
* 120mQ N 채널 MOSFET PFM 패키지
* 100mQ N 채널 MOSFET SO 파워 패드TM-8 패키지
* 출력 전압 옵션: ADJ (출력 1.285V 이하) -5.0 (출력 5V로 고정)
* +1.5% 피드백 참조 정확성
* 500kHz 기본 스위치 주파수
* 조정 가능한 스위치 주파수 및 동기화
* -40°C ~ 125°C 작동 접점 온도 범위
* 정밀성 활성화 핀
* 통합 부트 스트랩 다이오드
* 융합 소프트 시작
* WEBENCH가 완전히 활성화
* LM22670-Q1는 자동차용 제품이며 AEC-Q100 1등급 자격 (-40C ~ + 125°C 작동 환절 온도)
의 적용LM22670MR-ADJ/NOPB
* 산업 통제
* 통신 및 데이터컴 시스템
* 임베디드 시스템
* 표준 24V, 12V 및 5V 입력 레일에서 변환
