상세 정보 |
|||
| 출력의 수: | 6 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 8V ~ 17V | 주파수 - 스위칭: | 50kHz ~ 1MHz |
| 듀티 싸이클 (맥스): | 95% | 동기 정류기: | 네 |
| 제어 기능: | 데드 타임 제어가, 주파수가 제어하건데, 연 선도를 가능하게 합니다 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | UCC28950QPWRQ1 풀 브리지 조절기,24-TSSOP 풀 브리지 조절기,UCC28950QPWRQ1 |
||
제품 설명

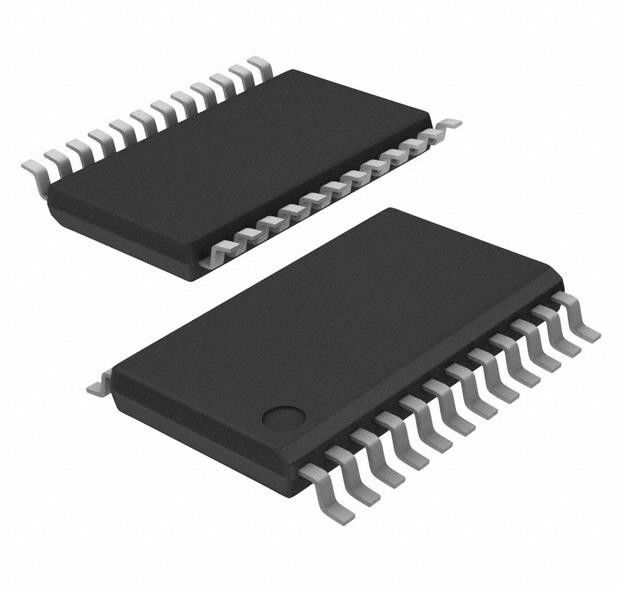

UCC28950QPWRQ1 풀 브리지 조절기 양성 출력 제어기 IC 24-TSSOP
스펙 UCC28950QPWRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 스텝업/스텝다운 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 풀 브리지 |
| 출력 수 | 6 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 8V ~ 17V |
| 주파수 - 전환 | 50kHz ~ 1MHz |
| 작업 주기 (최대) | 95% |
| 동시 수정기 | 그래요 |
| 클럭 동기화 | 그래요 |
| 일련 인터페이스 | - |
| 제어 기능 | 정지 시간 제어, 활성화, 주파수 제어, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 24-TSSOP |
| 기본 제품 번호 | UCC28950 |
특징UCC28950QPWRQ1
* 자동차 애플리케이션에 적합합니다
* AEC-Q100 자격증 다음 결과와 함께:
- 장치 온도급 1: -40C ~ 125°C 주변 작동 온도 범위
- 장치 HBM ESD 분류 레벨 H2
- 장치 CDM ESD 분류 레벨 C3B
* 향상 된 광대 범위 공명 제로 전압 전환 (ZVS) 능력
* 직접 동기 정제기 (SR) 제어
* 가벼운 부하 효율 관리
- 폭발 모드 동작
- 불연속 송전 모드 (DCM),다이나믹 SR 켜고 끄는 제어 프로그램 가능한 문턱
- 프로그래밍 가능한 적응 지연
* 프로그램 가능한 기울기 보상 및 전압 모드 제어로 평균 또는 최고 전류 모드 제어
* 닫힌 루프 소프트 시작 및 활성화 기능
* 양방향 동기화와 함께 1MHz까지 프로그래밍 전환 주파수
* (+3%) 주기별로 전류 제한 보호
도입UCC28950QPWRQ1
* 단계 전환 풀 브리지 변환기
* 산업용 전력 시스템
* 고밀도 전력 구조
* 태양광 인버터 및 전기 차량
