상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 9V | 전압 - 입력 (최대): | 75V |
| 전압 - 출력 (분 / 고정): | 2.5V | 전압 - 출력 (최대): | 73V |
| 전류 - 출력: | 500mA | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | 8-WDFN LM5007SD/NOPB 스위치 조절기 IC,500mA LM5007SD/NOPB 스위치 조절기 IC,LM5007SD/NOPB |
||
제품 설명

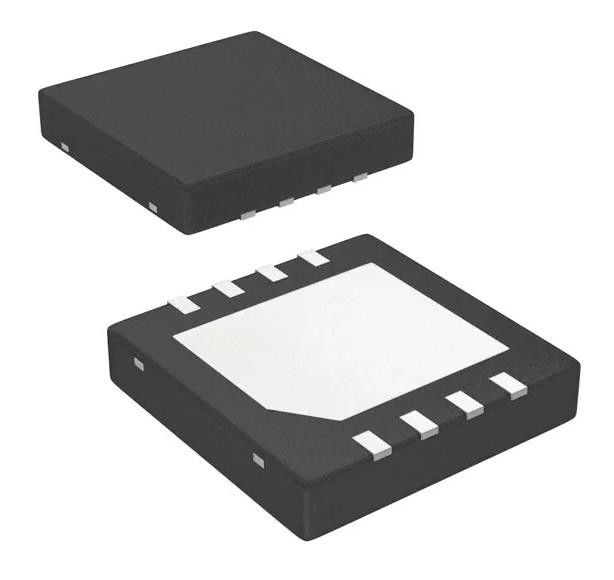

LM5007SD/NOPB 스위치 조절기 IC 양성 조절 2.5V 1 출력 500mA 8-WDFN
스펙 LM5007SD/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 9V |
| 전압 - 입력 (최대) | 75V |
| 전압 - 출력 (분 / 고정) | 2.5V |
| 전압 - 출력 (최대) | 73V |
| 전류 - 출력 | 500mA |
| 주파수 - 전환 | - |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-WDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-WSON (4x4) |
| 기본 제품 번호 | LM5007 |
특징LM5007SD/NOPB
• 다재다능 한 동시 Buck DC/DC 변환기
9V에서 75V까지 작동 입력 전압 범위
80V, 0.7A N 채널 벅 스위치
내부 고전압 VCC 조절기
정정 가능한 출력 전압
고효율 운영
• 적응성 있는 일정 시간 제어 구조
초고속 일시적 반응
제어 루프 보상이 필요하지 않습니다.
• 거의 일정 한 교류 주파수
PWM 온타임은 입력 전압과 반대로 변합니다.
• 정밀 2.5-V 참조
• 저출력 평온 전류
• 견고 한 설계 를 위한 고유 한 보호 기능
지능형 전류 제한 보호
VCC 및 게이트 드라이브 UVLO 보호
히스테레시스 로 열 차단 보호
외부 종료 제어
• 8-핀 VSSOP 및 WSON 패키지
• WEBENCH® 파워 디자이너를 사용하여 사용자 정의 조절기 설계
도입LM5007SD/NOPB
• 고립되지 않은 DC/DC Buck 조절기
• 2차 고전압 포스트 조절기
• 48V 자동차 시스템
