상세 정보 |
|||
| 배터리 화학: | 리튬 이온/고분자 | 셀 수: | 2-4 |
|---|---|---|---|
| 결함 예방: | 경향, 단락 회로 위에서 | 전압 - 공급 (맥스): | 26V |
| 인터페이스: | 스뷔스 | 작동 온도: | -40°C ~ 85°C (TA) |
| 패키지 / 케이스: | 32-VFQFN 노출 패드 | 공급자의 장치 패키지: | 32-vqfn (5x5) |
| 하이 라이트: | SMBus BQ40Z60RHBT 충전 IC,폴리머 BQ40Z60RHBT 충전 IC,32-VQFN (5x5) BQ40Z60RHBT 충전 IC |
||
제품 설명

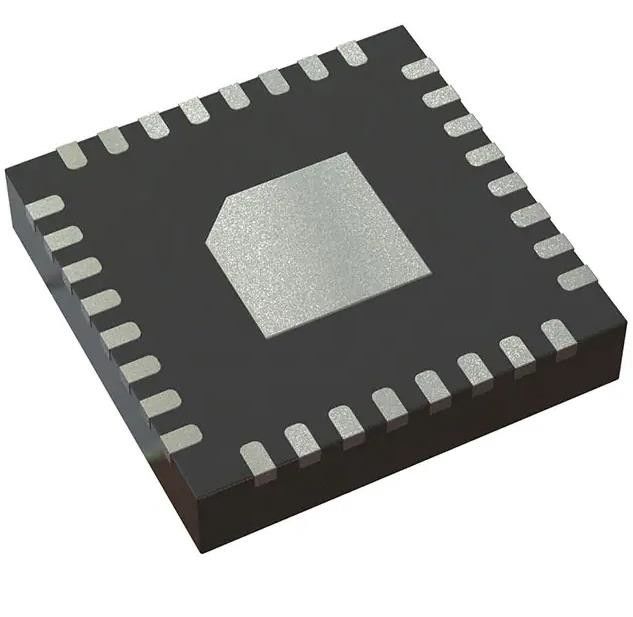

BQ40Z60RHBT 충전 IC 리?? 이온/폴리머 32-VQFN (5x5) 26V SMBus
스펙 BQ40Z60RHBT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 충전기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 배터리 화학 | 리?? 이온/폴리머 |
| 셀 수 | 2 ~ 4 |
| 전류 - 충전 | - |
| 프로그램 할 수 있는 특징 | - |
| 결함 보호 | 과전류, 단회로 |
| 충전 전류 - 최대 | - |
| 배터리 팩 전압 | - |
| 전압 - 공급 (최대) | 26V |
| 인터페이스 | SMBus |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-VQFN (5x5) |
| 기본 제품 번호 | BQ40Z60 |
특징BQ40Z60RHBT
• 완전 통합 된 2 시리즈에서 4 시리즈 셀 리온 이온 또는 리 폴리머 배터리 관리 장치
입력 전압 범위: 2.5V ~ 25V
• 배터리 충전기 효율 > 92%
• 배터리 충전기 작동 범위: 4V ~ 25V
• 배터리 충전기, 외부 NFET용 1MHz 동기 Buck 컨트롤러
가속 전류를 제한하기 위해 부드러운 시작
외부 스위치에 대한 전류 제한 보호
프로그램 가능한 충전
JEITA/향상된 충전 모드를 지원합니다
• 연료 측정
쿠롱 카운터용 고해상도 16비트 통합기
16채널 멀티플렉서와 정밀 V, I, T 측정에 16비트 ADC
동시 CC 및 ADC 샘플링 (전력 변환) 지원
2선 SMBus v2.0 인터페이스를 지원합니다.
SHA-1 해시 메시지 인증 코드 (HMAC) 응답기
2 × 64) 보안 메모리에 저장
현장 업데이트를 지원
• AFE 보호
프로그램 가능한 전류 보호
전류가 넘어서면
전류를 충전하는 단회로
∙ 단회로 전류
• N-FET 높은 측면 보호 FET 드라이브
• 4개의 LED를 지원합니다
• NTC를 위한 열조량 입력
• 32-핀 QFN 패키지 (RHB)
도입BQ40Z60RHBT
• 노트북, 울트라북, 넷북, 태블릿, UMPC
• 의료 및 검사 장비
• 휴대용 기기
