상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 4V |
|---|---|---|---|
| 전압 - 입력 (최대): | 40V | 전압 - 출력 (분 / 고정): | 0.8V |
| 전압 - 출력 (최대): | 28V | 전류 - 출력: | 5A |
| 주파수 - 스위칭: | 200kHz ~ 2.5MHz | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | 0.8V LMR14050QDPRRQ1 스위치 조절기 IC,긍정적으로 조절 가능한 LMR14050QDPRRQ1 스위치 조절기 IC,1 출력 LMR14050QDPRRQ1 스위치 조절기 IC |
||
제품 설명
LMR14050QDPRRQ1 스위치 조절기 IC 긍정 조절 0.8V 1 출력 5A
스펙 LMR14050QDPRRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, SIMPLE SWITCHER® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4V |
| 전압 - 입력 (최대) | 40V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 28V |
| 전류 - 출력 | 5A |
| 주파수 - 전환 | 200kHz ~ 2.5MHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |

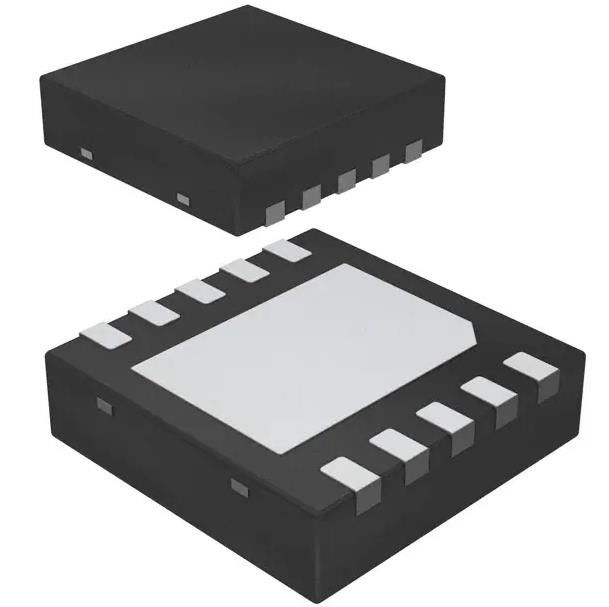

| 패키지 / 케이스 | 10-WDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-WSON (4x4) |
| 기본 제품 번호 | LMR14050 |
특징LMR14050QDPRRQ1
• 자동차용 용품
• AEC-Q100 자격증 다음 결과와 함께:
- 장치 온도 등급 1: -40 °C ~ 125 °C 주변 작동 온도 범위
- 장치 HBM ESD 분류 레벨 H1C
- 장치 CDM ESD 분류 레벨 C4A
• 4V ~ 40V 입력 범위
• 5 연속 출력 전류
• 초저 40μA 작동 평온 전류
• 90mΩ 높은 측면 MOSFET
최소 켜기 시간: 75 ns
• 현재 모드 제어
• 200kHz에서 2.5MHz까지 조정 가능한 스위치 주파수
• 외계 시계 와 주파수 동기화
• 감소된 EMI를 위한 스펙트럼 선택
• 사용 편의성 을 위한 내부 보상
• 고부업 주기의 작동 지원
• 정확성 을 높일 수 있는 입력
• 1μA 종료 전류
• 외부 부드러운 시작
• 열, 과전압 및 단기 보호
• PowerPADTM 패키지와 함께 8핀 HSOIC
도입LMR14050QDPRRQ1
• 자동차 배터리 규제
• 산업용 전원 공급
• 통신 및 데이터컴 시스템
• 일반 목적의 와이드 빈 규정
