상세 정보 |
|||
| 데이터 인터페이스: | PCM방식에 의한 음성 기호 처리 인터페이스 | 결의안 (비트): | 24b |
|---|---|---|---|
| ADC / DACs의 수: | 2/2 | S/N 비율, ADC/DAC(db) 일반: | 92 / 102 |
| 다이내믹 레인지, 아d스 / DACs (DB (데시벨)) Typ: | 93 / 97 | 전압 - 공급, 아날로그: | 2.7V ~ 3.6V |
| 전압 - 공급, 디지털: | 1.65V ~ 1.95V | 작동 온도: | -40°C ~ 85°C |
| 하이 라이트: | 32-VQFN 스테레오 오디오 인터페이스,TLV320AIC3105IRHBR,TLV320AIC3105IRHBR 스테레오 오디오 인터페이스 |
||
제품 설명

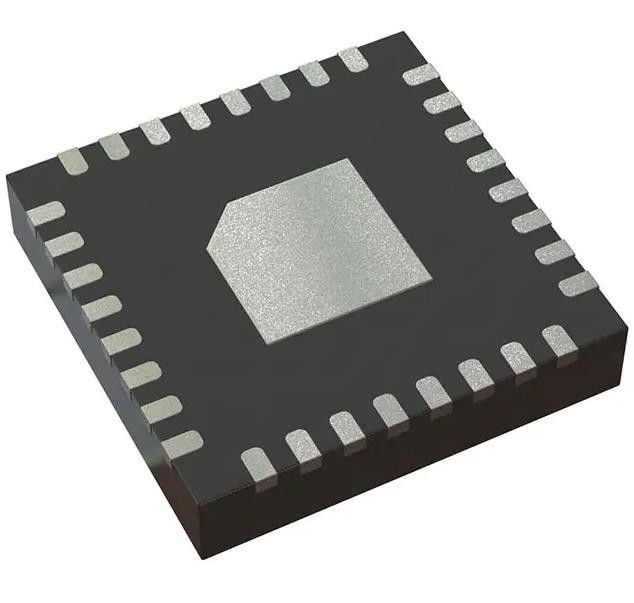

TLV320AIC3105IRHBR 스테레오 오디오 인터페이스 24 b PCM 오디오 인터페이스 32-VQFN (5x5)
스펙 TLV320AIC3105IRHBR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 코덱스 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 스테레오 오디오 |
| 데이터 인터페이스 | PCM 오디오 인터페이스 |
| 해상도 (비트) | 24b |
| ADC/DAC의 수 | 2/2 |
| 시그마 델타 | 그래요 |
| S/N 비율, ADC / DAC (db) 타입 | 92 / 102 |
| 동적 범위, ADC / DAC (db) 타입 | 93 / 97 |
| 전압 - 공급, 아날로그 | 2.7V ~ 3.6V |
| 전압 - 공급, 디지털 | 10.65V ~ 1.95V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-VQFN (5x5) |
| 기본 제품 번호 | TLV320 |
특징TLV320AIC3105IRHBR
* 스테레오 오디오 DAC
- 102-dBA 신호 소음 비율
- 16/20/24/32-비트 데이터
- 8kHz에서 96kHz까지 속도를 지원합니다.
- 3D/베이스/트레블/EQ/D-Emphasis 효과
- 유연한 에너지 절약 모드와 성능이 제공됩니다
* 스테레오 오디오 ADC
- 92-dBA 신호 소음 비율
- 8kHz에서 96kHz까지 속도를 지원합니다.
- 디지털 신호 처리 및 노이즈 필터링
* 6개의 오디오 입력 핀
- 6개의 스테레오 단면 입력
* 6개의 오디오 출력 드라이버
- 스테레오 완전 차원 또는 단일 끝 헤드폰 드라이버
- 완전 차원 스테레오 라인 출력
* 저전력: 14mW 스테레오 48kHz 재생 3.3-V 아날로그 공급
* 패시브 아날로그 바이패스와 함께 초저전력 모드
* 프로그래밍 가능한 입력/출력 아날로그 이득
* 기록 프로그래밍 가능한 마이크 편견 레벨에 대한 자동 장점 제어 (AGC)
* 플렉서블 클럭 생성용 프로그래밍 가능한 PLL
* I2C 제어 버스
* 오디오 시리즈 데이터 버스 12s, 왼쪽/오른 정당화, DSP 및 TDM 모드를 지원합니다.
* 광범위한 모듈 전력 제어
* 전원 공급 장치:
- 아날로그: 2.7V-3.6V
- 디지털 코어: 1.525V-1.95V
- 디지털 VO: 1.1V-3.6V
* 패키지: 5mm x 5mm 32 핀 VQFN
도입TLV320AIC3105IRHBR
• 디지털 카메라
• 스마트 휴대 전화
