상세 정보 |
|||
| 채널 수: | 6 | 중심/차단 주파수: | 100MHz(차단) |
|---|---|---|---|
| 감쇠치: | -30dB @ 800MHz | 저항 - 채널 (오옴): | 100 |
| 가치: | R = 100옴, C = 17pF | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 신청서: | 자동차 | 필터 순서: | 2위 |
| 하이 라이트: | 17pF pi EMI 필터,6 채널 pi EMI 필터,TPD6F002QDSVRQ1 |
||
제품 설명

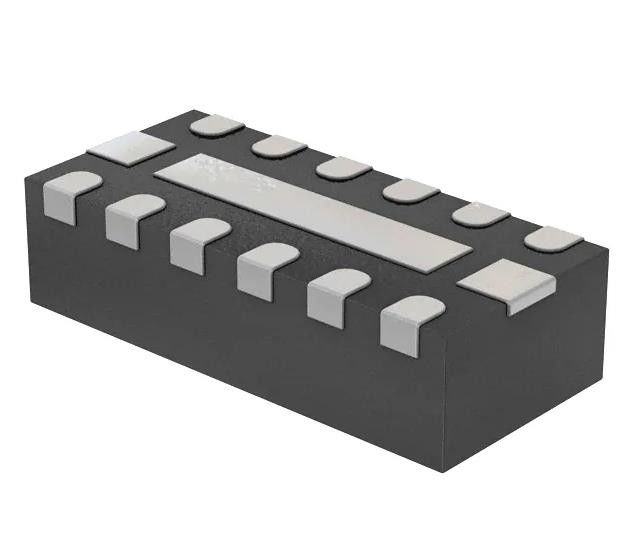

TPD6F002QDSVRQ1 RC (Pi) EMI 필터 2차 순위 낮은 통과 6 채널 C = 17pF
스펙 TPD6F002QDSVRQ1
| 유형 | 설명 |
| 분류 | 필터 |
| EMI/RFI 필터 (LC, RC 네트워크) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, TPD |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 낮은 경로 |
| 필터 순서 | 2번 |
| 기술 | RC (Pi) |
| 채널 수 | 6 |
| 중앙 / 절단 주파수 | 100MHz (단계) |
| 약화 값 | -30dB @ 800MHz |
| 저항 - 채널 (오프) | 100 |
| 가치 | R=100오엄, C=17pF |
| ESD 보호 | 그래요 |
| 작동 온도 | -40°C ~ 125°C |
| 신청서 | 자동차 |
| 전압 - 등급 | - |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 12-WFDFN 노출 패드 |
| 크기 / 차원 | 0.118" L x 0.053" W (3.00mm x 1.35mm) |
| 높이 | 00.032" (0.81mm) |
| 기본 제품 번호 | TPD6F002 |
특징TPD6F002QDSVRQ1
* AEC-Q101 자격
* 데이터 포트를 위한 6채널 EMI 필터링
- -47 dB 100MHz에서 교류 음파 약화
- -30 dB 800MHz에서 삽입 손실
- -3 dB 대역폭 100MHz
* 피 스타일 (C-R-C) 필터 구성 ((R = 100 2, CTOTAL = 34 pF)
* ESD 보호 수준은 IEC 61000-4-2 (수준 4) 를 초과합니다.
- +20-kV IEC 61000-4-2 접촉 방출
- +30-kV IEC 61000-4-2 공기 간격 방출
* 낮은 누출 전류 20 nA (최대)
* 공간 절약 SON 패키지 (3 mm x 1.35 mm)
도입TPD6F002QDSVRQ1
• LCD 디스플레이 인터페이스
• GPIO
• 메모리 인터페이스
• 플렉스 케이블에 있는 데이터 라인
• FPD-Link
