상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 30V | 전류 - 연속 드레인(Id) @ 25°C: | 100A (Ta) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 2mOhm @ 25A, 10V |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 1.8V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 68 nC |
| 브그스 (맥스): | ±20V | 전력 소모 (맥스): | 3.1W(Ta), 125W(Tc) |
| 하이 라이트: | CSD17576Q5B N 채널 IC 칩,100A CSD17576Q5B N 채널 IC 칩,3.1W CSD17576Q5B N 채널 IC 칩 |
||
제품 설명

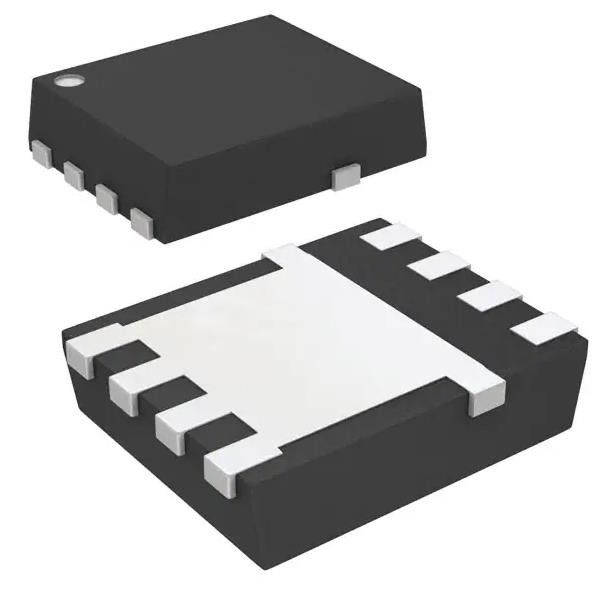

CSD17576Q5B N 채널 30 V 100A (Ta) 3.1W (Ta), 125W (Tc) -55°C ~ 150°C (TJ)
스펙 CSD17576Q5B
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 넥스페트TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 100A (Ta) |
| 구동 전압 (최대 RDS ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 2mOhm @ 25A, 10V |
| Vgs(th) (최대) @ Id | 1.8V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 68 nC @ 10 V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 4430 pF @ 15V |
| FET 특징 | - |
| 전력 분산 (최대) | 3.1W (Ta), 125W (Tc) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-VSONP (5x6) |
| 패키지 / 케이스 | 8-PowerTDFN |
| 기본 제품 번호 | CSD17576Q5 |
특징CSD17576Q5B
• 낮은 Qg 및 Qgd
낮은 RDS (동)
• 열 저항 이 낮다
• 계곡 등급
• Pb 무료 터미널 플래팅
• RoHS 준수
• 하로겐 자유
• SON 5mm × 6mm 플라스틱 패키지
도입CSD17576Q5B
• 네트워크, 통신 및 컴퓨팅 시스템에서 응용을위한 부하점 동기 Buck 변환기
• 동시 FET 응용 프로그램에 최적화
