상세 정보 |
|||
| 채널 수: | 4 | 입력 - 옆 1/Side 2: | 3/1 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 2500Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 85kV/μs | 자료 비율: | 100Mbps |
| 전달 지연 트플에 / 티피하들 (맥스): | 16ns, 16ns | 펄스 폭 왜곡 (맥스): | 4.9 나노 초 |
| 하이 라이트: | 100Mbps 목적 디지털 격리기,4 채널 목적 디지털 격리기,2500Vrms 목적 디지털 격리기 |
||
제품 설명

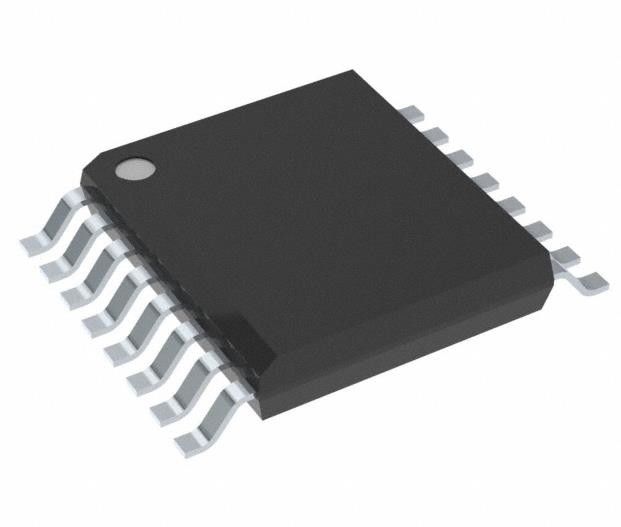

ISO7741FQDBQRQ1 일반용 디지털 격리기 2500Vrms 4 채널 100Mbps 85kV/μs
스펙 ISO7741FQDBQRQ1
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 4 |
| 입력물 - 1/2쪽 | 여호와 의 증인, 3/15 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 2500Vrms |
| 일반 모드 일시 면역력 (분) | 85kV/μs |
| 데이터 비율 | 100Mbps |
| 증식 지연 tpLH / tpHL (최대) | 16n, 16n |
| 펄스 너비 왜곡 (최대) | 4.9ns |
| 상승 / 하락 시간 (형) | 2.4ns, 2.4ns |
| 전압 - 공급 | 2.25V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SSOP (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SSOP |
| 기본 제품 번호 | ISO7741 |
특징ISO7741FQDBQRQ1
• 자동차용 용품
• AEC-Q100 자격을 가진 다음 결과:
장치 온도 1급: 주변 작동 온도 40°C ~ 125°C
• 기능성 안전성
기능 안전 시스템 설계에 도움이 되는 문서: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• 100 Mbps 데이터 속도
• 견고한 격리 장벽:
1 ~ 100 년의 예상 수명 1500 VRMS 작동 전압
5700 VRMS 격리 등급까지
최대 12.8kV 전압
CMTI 전형적인 100 kV/μs
폭 넓은 공급 범위: 2.25V ~ 5.5V
• 2.25V에서 5.5V 수준으로 전환
• 기본 출력 높은 (ISO774x) 및 낮은 (ISO774xF) 옵션
• 낮은 전력 소비, 1 Mbps로 통상 1 채널당 1.5 mA
• 낮은 전파 지연: 전형적인 10.7 ns (5-V 공급)
• 강력한 전자기 호환성 (EMC)
시스템 수준의 ESD, EFT 및 급증 면역
±8 kV IEC 61000-4-2 격리 장벽을 가로지르는 접촉 방출 보호
저출산
• 엑스트라 와이드 SOIC (DWW-16), 와이드 SOIC (DW-16) 및 QSOP (DBQ-16) 패키지 옵션
• 안전 관련 인증:
DIN VDE V 0884-11:2017-01
UL 1577 부품 인식 프로그램
CSA, CQC 및 TUV 인증
도입ISO7741FQDBQRQ1
• 하이브리드, 전기 및 파워트레인 시스템 (EV/HEV)
배터리 관리 시스템 (BMS)
탑재된 충전기
트랙션 인버터
DC/DC 변환기
인버터 및 모터 컨트롤
