상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (최대): | 42V |
| 전압 - 출력 (분 / 고정): | 1.285V | 전압 - 출력 (최대): | 37V |
| 전류 - 출력: | 5A | 주파수 - 스위칭: | 500kHz |
| 하이 라이트: | 1.285V LM22678TJE-ADJ/NOPB 스위치 조절기 IC,5A LM22678TJE-ADJ/NOPB 스위치 조절기 IC,조절 가능한 LM22678TJE-ADJ/NOPB 스위치 조절기 IC |
||
제품 설명

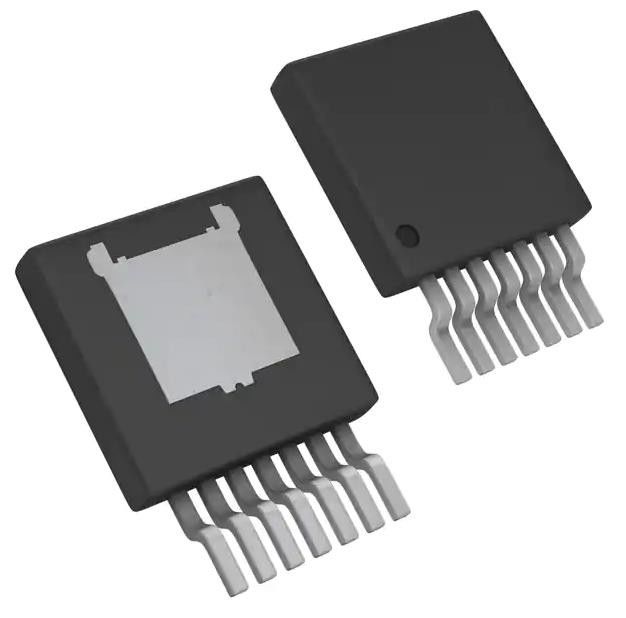

LM22678TJE-ADJ/NOPB 스위치 조절기 IC 긍정 조절 1.285V 1 출력 5A
스펙 LM22678TJE-ADJ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | SIMPLE SWITCHER® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 4.5V |
| 전압 - 입력 (최대) | 42V |
| 전압 - 출력 (분 / 고정) | 1.285V |
| 전압 - 출력 (최대) | 37V |
| 전류 - 출력 | 5A |
| 주파수 - 전환 | 500kHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-263-7 얇은 |
| 공급자의 장치 패키지 | TO-263-7 얇은 |
| 기본 제품 번호 | LM22678 |
특징LM22678TJE-ADJ/NOPB
• 새로운 제품: LM61460 3V ~ 36V, 6A 낮은 EMI 동기 변환기
• 넓은 입력 전압 범위: 4.5V ~ 42V
• 내부 보상 전압 모드 제어
• ESR가 낮은 세라믹 콘덴시터와 안정적입니다.
• 100mΩ N 채널 MOSFET
• 출력 전압 옵션:
-ADJ (출력 1.285V 이하)
-5.0 (출력 5V로 고정)
• ±1.5% 피드백 참조 정확도
• 500kHz의 스위치 주파수
• 40°C ~ 125°C 작동 접점 온도 범위
• 정밀 활성화 핀
• 부트스트랩 다이오드
• 융합 소프트 스타트
• WEBENCH®가 완전히 활성화
• LM22678-Q1는 AEC-Q100 1등급 자격을 가진 자동차용 제품입니다. (운동점 온도 40°C ~ + 125°C)
• PFM 패키지
도입LM22678TJE-ADJ/NOPB
• 산업용 분산 전력
• 시험 및 측정
• 가전
• 범용 VIN 애플리케이션
