상세 정보 |
|||
| 코어 크기: | 16-비트 | 속도: | 25MHz |
|---|---|---|---|
| 연결성: | I2C, 적외선 통신 협회, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 31 | 프로그램 메모리 규모: | 32KB (32K x 8) |
| RAM 사이즈: | 2K Ｘ 8 | ||
| 하이 라이트: | 16비트 마이크로 컨트롤러 IC,MSP430F5172IRSBR 마이크로 컨트롤러 IC,MSP430F5172IRSBR |
||
제품 설명

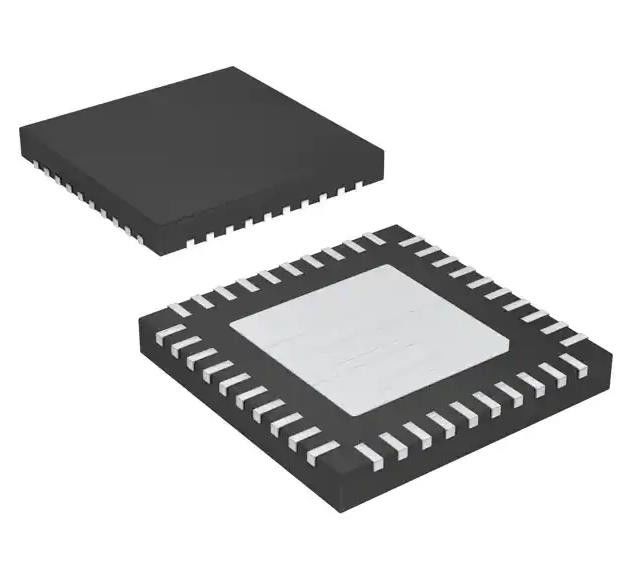

MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx 마이크로 컨트롤러 IC 16-비트 25MHz 플래시
스펙 MSP430F5172IRSBR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | MSP430F5xx |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 디기 릴® | |
| 코어 프로세서 | MSP430 CPUXV2 |
| 원자 크기 | 16비트 |
| 속도 | 25MHz |
| 연결성 | I2C, IrDA, SCI, SPI, UART/USART |
| 주변 장치 | 브라운 아웃 검출/리셋, DMA, POR, PWM, WDT |
| I/O 수 | 31 |
| 프로그램 메모리 크기 | 32KB (32K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 2K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | A/D 11x10b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 40-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 40-WQFN (5x5) |
| 기본 제품 번호 | MSP430F5172 |
특징MSP430F5172IRSBR
• 낮은 공급 전압 범위: 3.6V 1.8V까지
• 초저전력 소비
액티브 모드 (AM): 180μA/MHz
대기 모드 (LPM3 WDT 모드, 3V): 1.1 μA
- 꺼진 모드 (LPM4 RAM 유지, 3V): 0.9 μA
- 종료 모드 (LPM4)5, 3V: 0.25 μA
• 대기 모드에서 5μs 미만의 시간 내에 깨어납니다.
• 16-비트 RISC 아키텍처, 확장 메모리, 40-ns 명령 주기 시간
• 유연 한 전력 관리 시스템
프로그램 가능한 조절 가능한 코어 공급 전압과 함께 완전히 통합 된 LDO
공급 전압 감독, 모니터링 및 중단
• 통일 시계 시스템
주파수 안정화를 위한 FLL 제어 루프
저전력 저주파 내부 시계 소스 (VLO)
저주파 단축 내부 참조 소스 (REFO)
32kHz 크리스탈 (XT1)
25MHz (XT1) 까지의 고주파 결정
• 하드웨어 멀티플라이어는 32-비트 동작을 지원합니다
• 3채널 DMA
• 최대 12개의 5V 내성 디지털 푸시/트랙 I/O와 최대 20mA 드라이브 강도 ((1)
• 16비트 타이머 TD0 세 캡처 / 비교 레지스터 및 고 해상도 모드 지원 (1) 40pin QFN 패키지 옵션에서 완전한 기능. 다른 패키지의 사용 가능한 기능에 대해,신호 설명 참조.
• 16비트 타이머 TD1 세 개의 캡처/ 비교 레지스터와 고해상도 모드 지원
• 16비트 타이머 TA0 세 개의 캡처 / 비교 레지스터
유니버설 시리즈 통신 인터페이스 (USCIs) (1)
USCI_A0 지원:
강화된 UART는 자동 BaudRate 검출을 지원합니다.
IrDA 인코더와 디코더
동시 SPI
USCI_B0 지원:
I2C
동시 SPI
• 10비트 200ksps 아날로그-디지털 변환기 (ADC)
내부 참조
샘플링 및 보관
오토스캔 기능
8개의 외부 채널과 온도 센서를 포함한 2개의 내부 채널까지
• 초저전력 모드를 포함한 최대 16채널 칩 상용 비교장치 (1)
• 일련의 탑재 프로그램, 외부 프로그램 전압 필요 없습니다
• 기기 비교 는 사용 가능한 가족 구성원 들 을 요약 한다
• 40-핀 QFN (RSB), 38-핀 TSSOP (DA), 및 40-핀 다이 사이즈 BGA (YFF) 패키지로 제공됩니다.
도입MSP430F5172IRSBR
• 아날로그 및 디지털 센서 시스템
• LED 조명
• 디지털 전원 공급 장치
• 모터 컨트롤
• 원격 제어
• 온도 조절 장치
