상세 정보 |
|||
| 로직 타입: | 단일 상태 | 독립적인 회로: | 2 |
|---|---|---|---|
| 슈미트 트리거 장치 입력: | 네 | 전달 지연: | 13 나노 초 |
| 경향 - 낮은 출력 하이: | 12mA, 12mA | 전압 - 공급: | 2V ~ 5.5V |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | ||
| 하이 라이트: | 16-VQFN 단연 멀티 비레이터,SN74LV123ARGYR 단일 안정성 멀티 비레이터,SN74LV123ARGYR |
||
제품 설명
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx 마이크로 컨트롤러 IC 16-비트 25MHz 플래시
스펙 SN74LV123ARGYR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 멀티 비레이터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LV |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 단연성 |
| 독립 회로 | 2 |
| 슈미트 트리거 입력 | 그래요 |
| 전파 지연 | 13 ns |
| 전류 - 출력 높고 낮은 | 12mA, 12mA |
| 전압 - 공급 | 2V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |

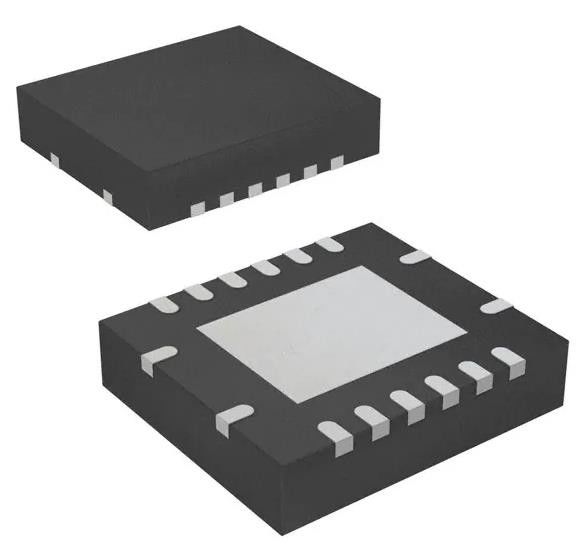

| 패키지 / 케이스 | 16-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 16-VQFN (4x3.5) |
| 기본 제품 번호 | SN74LV123 |
특징SN74LV123ARGYR
* 2V ~ 5.5V Vcc 동작
* 5V에서 최대 tpd 11 ns
* 전형적인 VolP (출력 지상 반사) < 0.8 V Vcc = 3.3 V, TA = 25'C 전형적인 VoHv (출력 Vo Undershoot) > 2.3 V Vcc = 3.3 V, TA = 25'C
* 모든 포트에서 혼합 모드 전압 운영을 지원합니다.
* 느린 입력 전환 속도를 위해 A, B 및 CLR 입자에 있는 슈미트 트리거 회로
* 액티브 하이 또는 액티브 로그 입력에서 트리거된 엣지
* loff 부분 전원 다운 모드 동작을 지원합니다
* 매우 긴 출력 펄스, 최대 100% 작업 사이클을 위해 재발동
* 오버라이딩 클리어 종료 출력 펄스
* 문제 없는 전원 갱신 출력
* 랩업 성능 100mA를 초과합니다.
* ESD 보호율은 JESD 22를 초과합니다.
- 2000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
도입SN74LV123ARGYR
* AV 수신기
* 블루레이 플레이어와 홈 시어터
* DVD 녹음기와 재생기
* 데스크톱 PC 또는 노트북 PC
* 디지털 라디오 및 인터넷 라디오 플레이어
* 디지털 비디오 카메라 (DVC)
* 임베디드 PC
* GPS: 개인 내비게이션 장치
* 모바일 인터넷 장치
* 네트워크 연결 저장장치 (NAS)
* 개인 디지털 어시스턴트 (PDA)
* 서버 PSU
* 솔리드 스테이트 드라이브 (SSD): 클라이언트 및 엔터프라이즈
* 비디오 분석 서버
* 무선 헤드셋, 키보드, 마우스
