상세 정보 |
|||
| PLL: | 바이패스 | 입력: | CML, LVCMOS, LVDS, LVPECL, 크리스탈 |
|---|---|---|---|
| 출력: | CML, HCSL, LVCMOS, LVDS, LVPECL | 회로 수: | 1 |
| 비율 - 입력:출력: | 2:08 | 분차 - 입력:출력: | 네 / 네 |
| 주파수 - 최대: | 800MHz | 전압 - 공급: | 1.71V ~ 3.465V |
| 하이 라이트: | 800MHz 시계 생성자 IC,48-VFQFN 시계 생성자 IC,CDCM6208V1RGZR |
||
제품 설명

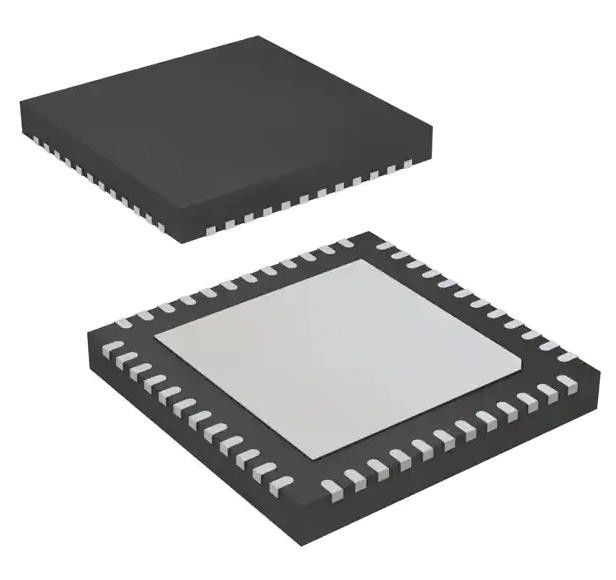

CDCM6208V1RGZR 시계 생성기 IC 800MHz 1 48-VFQFN 노출 패드
스펙 CDCM6208V1RGZR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 시계/시간 | |
| 시계 생성기, PLL, 주파수 합성기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 디기 릴® | |
| 종류 | 시계 생성기 |
| PLL | 바이패스 |
| 입력 | CML, LVCMOS, LVDS, LVPECL |
| 출력 | CML, HCSL, LVCMOS, LVDS, LVPECL |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 2:08 |
| 분차 - 입력:출력 | 네 / 네 |
| 주파수 - 최대 | 800MHz |
| 분배자/배수자 | 네/아니오 |
| 전압 - 공급 | 1.71V ~ 3.465V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 48-VQFN (7x7) |
| 기본 제품 번호 | CDCM6208 |
특징CDCM6208V1RGZR
관리자:
• 낮은 전력으로 더 높은 성능:
저소음 합성기 (265 fs-rms 전형적인 지터) 또는 저소음 지터 클리너 (1.6 ps-rms 전형적인 지터)
0.5-W의 전형적인 전력 소비
높은 채널 간 격리 및 우수한 PSRR
∙ 유연한 1.8-V, 2.5-V 및 3.3-V 전원 공급 장치로 조정 가능한 장치 성능, 혼합 출력 전압을 허용
• 유연 한 주파수 계획:
4x 정수 아래로 나뉘는 차분 시계 출력 LVPECL와 같은 CML 또는 LVDS와 같은 신호를 지원
4x 분수 또는 정수 분수 미분 시계 출력 HCSL, LVDS와 같은 신호 또는 8 CMOS 출력을 지원
분량 출력 분할기 0ppm에서 < 1ppm 주파수 오류를 달성하고 크리스탈 오시레이터 및 기타 시계 생성기의 필요성을 제거합니다.
800MHz까지의 출력 주파수
• 두 개의 디퍼렌셜 입력, XTAL 지원, 스마트 스위칭 기능
• SPI, I2C 및 핀 프로그래밍
• 빠른 디자인 전환을 위한 전문 사용자 GUI
7 × 7mm 48-VQFN 패키지 (RGZ)
• 40°C ~ 85°C 온도 범위
도입CDCM6208V1RGZR
• 베이스 밴드 클럭 (무선 인프라)
• 네트워크 및 데이터 통신
• 마이크로 및 피코 기본 스테이션
• 키스토인 C66x 멀티 코어 DSP 클럭
• 저장 서버, 휴대용 테스트 장비
• 의료 영상, 고급 A/V
