상세 정보 |
|||
| 회로 수: | 1 | 슬루율: | 2V/us |
|---|---|---|---|
| -3db 대역폭: | 400 킬로 헤르츠 | 경향 - 입력 바이어스: | 90μA |
| 전압 - 입력옵셋: | 5 uV | 경향 - 공급: | 1.8mA |
| 전압 - 공급 전폭 (민): | 2.7 Ｖ | 전압 - 공급 전폭 (맥스): | 5.5V |
| 하이 라이트: | 1 회로 전류 감각 증폭기,INA240A1QDRQ1 전류 감지 증폭기,8-SOIC 전류 감각 증폭기 |
||
제품 설명

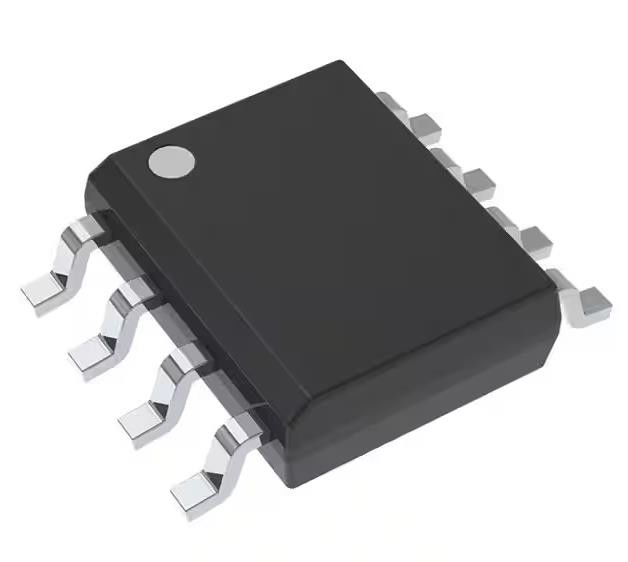

INA240A1QDRQ1 전류 감지 증폭기 1 회로 8-SOIC 400 kHz
스펙 INA240A1QDRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 기기, OP 앰프, 버퍼 앰프 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 증폭기 유형 | 현재 의미 |
| 회로 수 | 1 |
| 출력 유형 | - |
| 매출율 | 2V/μs |
| -3dB 대역폭 | 400kHz |
| 전류 - 입력 편차 | 90μA |
| 전압 - 입력 오프셋 | 5μV |
| 전류 - 공급 | 1.8mA |
| 전압 - 공급 범위 (분) | 2.7V |
| 전압 - 공급 범위 (최대) | 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | INA240 |
특징INA240A1QDRQ1
• 자동차용 AEC-Q100 자격
온도급 1: 40°C ~ + 125°C 주변 작동 온도 범위
온도 0급: 40°C ~ +150°C 주변 작동 온도 범위
HBM ESD 분류 레벨 H2
CDM ESD 분류 레벨 C5
• 기능성 안전성
기능 안전 시스템 설계에 도움이 되는 문서
• 향상 된 PWM 거부
• 우수한 CMRR:
132-dB DC CMRR
50kHz에서 93-dB AC CMRR
• 넓은 일반 모드 범위: 4V ~ 80V
• 정확성:
이득 오류: 0.20% (최대) 2.5ppm/°C (최대 변동)
오프셋 전압: ±25μV (최대) 250nV/°C (최대 변동)
• 사용가능 한 이익:
INA240A1-Q1: 20V/V
INA240A2-Q1: 50V/V
INA240A3-Q1: 100V/V
INA240A4-Q1: 200V/V
도입INA240A1QDRQ1
• 전자적 인 주전력
• 안정성 및 견인 제어
• 모터 및 액추에이터 제어
• 소레노이드 및 밸브 제어
