상세 정보 |
|||
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 6.5V |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 0.8V | 전압 - 출력 (최대): | 5V |
| 전압 절감 (최대): | 2A에 있는 0.2V | 전류 - 출력: | 2A |
| 전류 - 조용 (Iq): | 4 마 | 전류 - 공급 (최대): | 5 마 |
| 하이 라이트: | TPS7A8300RGRR 선형 전압 조절기 IC,프로그래밍 가능한 선형 전압 조절 IC,TPS7A8300RGRR |
||
제품 설명

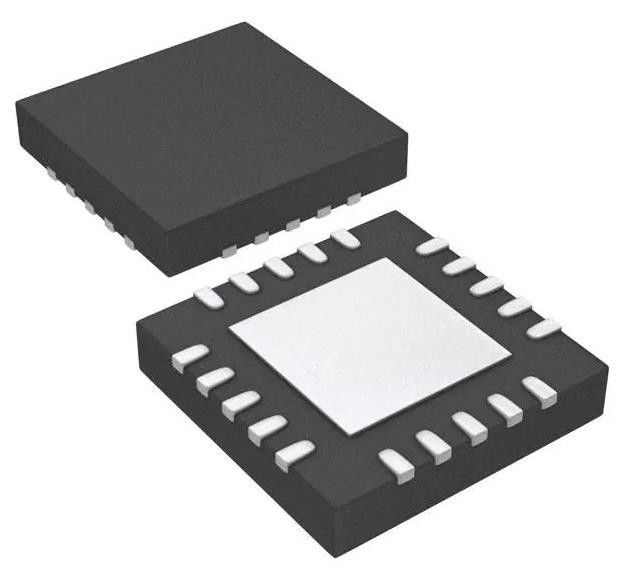

TPS7A8300RGRR 선형 전압 조절기 IC 조절/프로그램 1 출력 2A
스펙 TPS7A8300RGRR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조절/프로그램 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 6.5V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 5V |
| 전압 절감 (최대) | 0.2V @ 2A |
| 전류 - 출력 | 2A |
| 전류 - 조용 (Iq) | 4mA |
| 전류 - 공급 (최대) | 5mA |
| PSRR | 40dB (1MHz) |
| 제어 기능 | 활성화, 좋은 전력, 부드러운 시작 |
| 보호 기능 | 전류 이상, 온도 이상, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-VQFN (3.5x3.5) |
| 기본 제품 번호 | TPS7A8300 |
특징TPS7A8300RGRR
* 초저전력: 125mV 최대 2A
* 출력 전압 소음: 6 pVRM
* 전력 공급 물결 거부: 1MHz에서 40 dB
* 입력 전압 범위:
- BIAS 없이: 1.4V ~ 6.5V
- BIAS: 1.1V ~ 6.5V
* 두 출력 전압 모드:
- 어떤 OutT 버전 (PCB 레이아웃을 통한 사용자 프로그래밍 출력):
- 외부 저항이 필요하지 않습니다
- 출력 전압 범위: 0.8V ~ 3.95V
- 출력 전압 범위: 0.8V ~ 5.0V
* 선, 부하 및 온도에서 1.0% 정확성
* 22-F 출력 세라믹 콘덴시터와 안정적
* 프로그램 가능한 소프트 시작 출력
* 전력 좋은 출력 (PG)
* 사용 가능한 패키지:
- 5mm x 5mm VQFN-20
- 3.5mm x 3.5mm VQFN-20
