상세 정보 |
|||
| 채널 수: | 4 | 입력 - 옆 1/Side 2: | 4/0 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 3000Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 25kV/us | 자료 비율: | 25Mbps |
| 전달 지연 트플에 / 티피하들 (맥스): | 58 나노 초, 58 나노 초 | 펄스 폭 왜곡 (맥스): | 4NS |
| 하이 라이트: | 4 채널 일반용 디지털 격리기,ISO7340CQDWRQ1,3000Vrms 일반용 디지털 격리기 |
||
제품 설명

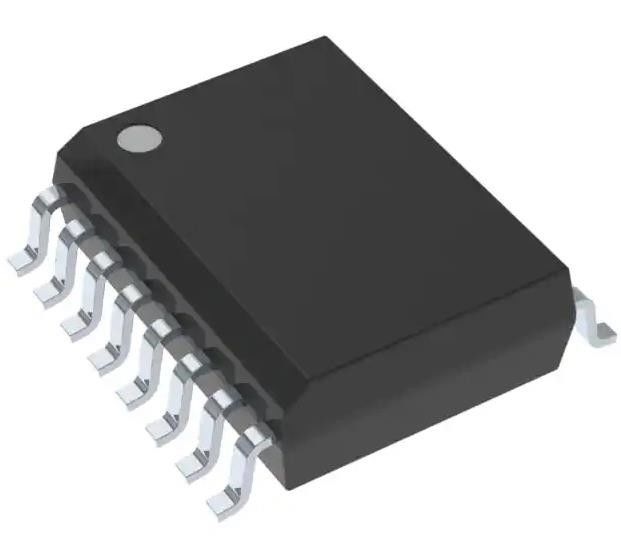

ISO7340CQDWRQ1 일반용 디지털 격리기 3000Vrms 4 채널 25Mbps 25kV/μs
스펙 ISO7340CQDWRQ1
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 4 |
| 입력물 - 1/2쪽 | 4/0 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 3000Vrms |
| 일반 모드 일시 면역력 (분) | 25kV/μs |
| 데이터 비율 | 25Mbps |
| 증식 지연 tpLH / tpHL (최대) | 58n, 58n |
| 펄스 너비 왜곡 (최대) | 4n |
| 상승 / 하락 시간 (형) | 20.1ns, 1.7ns |
| 전압 - 공급 | 3V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | ISO7340 |
특징ISO7340CQDWRQ1
• 자동차용 용품
• AEC-Q100 자격증 다음 결과와 함께:
장치 온도 1급: 주변 작동 온도 범위 40°C ~ 125°C
장치 HBM 분류 레벨 3A
장치 CDM 분류 레벨 C6
• 신호 속도: 25 Mbps
• 입력 장치에 통합 노이즈 필터
• 기본 출력 높은 및 낮은 옵션
• 낮은 전력 소비, 1 Mbps로 채널당 전형적인 ICC:
ISO7340-Q1: 0.9 mA (5-V 공급)0.7mA (3.3V 전원)
ISO7341-Q1: 1.2mA (5-V 공급)0.9mA (3.3V 전원)
ISO7342-Q1: 1.3mA (5-V 공급원)0.9mA (3.3V 전원)
• 낮은 전파 지연: 31 ns 전형적 (5-V 공급)
• 3.3-V 및 5-V 레벨 번역
• 70KV/μs 일시적 면역, 전형적 (5-V 공급)
• 강력한 전자기 호환성 (EMC)
시스템 수준의 ESD, EFT 및 급증 면역
저출력
• 3.3V 및 5V 공급 장치에서 작동합니다.
• 폭체 SOIC-16 패키지
• 안전 관련 인증:
DIN V VDE V0884-10 및 DIN EN 61010-1에 따라 4242-VPK 기본 단열
3KVRMS 격리 1분 UL 1577
CSA 부품 수용 통보 5A, IEC60950-1 및 IEC 61010-1 최종 장비 표준
GB4943.1-2011 CQC 인증
ISO7340CQDWRQ1의 적용
• 광 결합기 교체:
산업용 필드버스
프로피버스
모드버스
디바이스넷 데이터 버스
Servo 제어 인터페이스
모터 컨트롤
전원 공급 장치
¥ 배터리 팩
