상세 정보 |
|||
| 출력의 수: | 6 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 8V ~ 17V | 주파수 - 스위칭: | 최고 1MHz |
| 듀티 싸이클 (맥스): | 95% | 제어 기능: | 주파수가 제어하건데, 연 선도를 가능하게 하세요 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) | 패키지 / 케이스: | 24-TSSOP(0.173", 4.40mm 폭) |
| 하이 라이트: | 24-TSSOP DC 컨트롤러 IC,UCC28951QPWRQ1 DC 컨트롤러 IC,UCC28951QPWRQ1 |
||
제품 설명

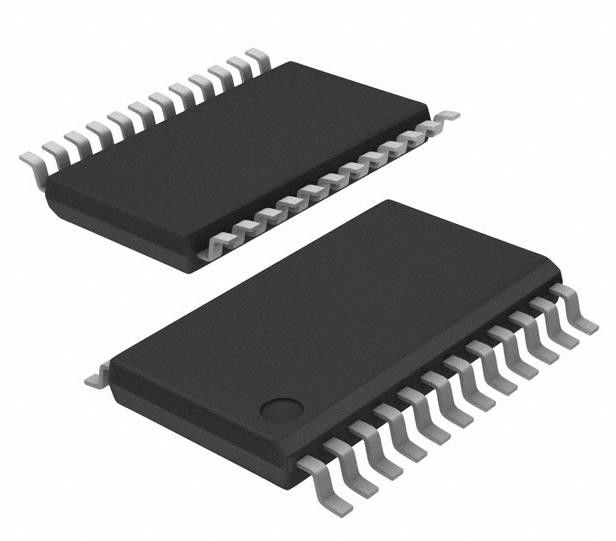

UCC28951QPWRQ1 풀 브리지 조절기 양성 출력 DC 제어기 IC 24-TSSOP
스펙 UCC28951QPWRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | - |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 풀 브리지 |
| 출력 수 | 6 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 8V ~ 17V |
| 주파수 - 전환 | 1MHz까지 |
| 작업 주기 (최대) | 95% |
| 동시 수정기 | 그래요 |
| 클럭 동기화 | 그래요 |
| 일련 인터페이스 | - |
| 제어 기능 | 가동, 주파수 제어, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 24-TSSOP |
| 기본 제품 번호 | UCC28951 |
특징UCC28951QPWRQ1
• 자동차용 용품
• AEC-Q100 자격을 가진 다음 결과:
장치 온도급 1: 주변 작동 온도 범위 40°C ~ + 125°C
HBM ESD 분류 레벨 H2
장치 CDM ESD 분류 레벨 C3B
• 제로 전압 전환 (ZVS) 범위 향상
• 직접 동기 직렬기 (SR) 제어
• 가벼운 부하의 효율성 관리
∙ 펄스 모드 동작
∆ 불연속 전도 모드 (DCM), 프로그래밍 가능한 임계값과 함께 동적 SR 켜/ 끄 제어
프로그램 할 수 있는 적응 지연
• 프로그램 가능한 기울기 보상 및 전압 모드 제어와 함께 평균 또는 최고 전류 모드 제어
• 닫힌 루프 부드러운 시작 및 활성화 기능
• 양방향 동기화와 함께 1MHz까지 프로그래밍 전환 주파수
• (± 3%) 히커프 모드 지원과 함께 시클별로 전류 제한 보호
150μA 시작 전류
• VDD 저전압 잠금
• 넓은 온도 범위: 40°C ~ + 125°C
의 적용UCC28951QPWRQ1
• 전기차 인버터
• 전기차 탑재 충전기
• 태양광 인버터
• UPS
