상세 정보 |
|||
| 채널 수: | 4 | 입력 - 옆 1/Side 2: | 4/0 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 2500Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 25kV/us | 자료 비율: | 25Mbps |
| 전달 지연 트플에 / 티피하들 (맥스): | 42 나노 초, 42 나노 초 | 펄스 폭 왜곡 (맥스): | 2.5 나노 초 |
| 하이 라이트: | 4 채널 일반용 디지털 격리기,25Mbps 일반용 디지털 격리 IC,ISO7240CFDW 디지털 격리 IC |
||
제품 설명

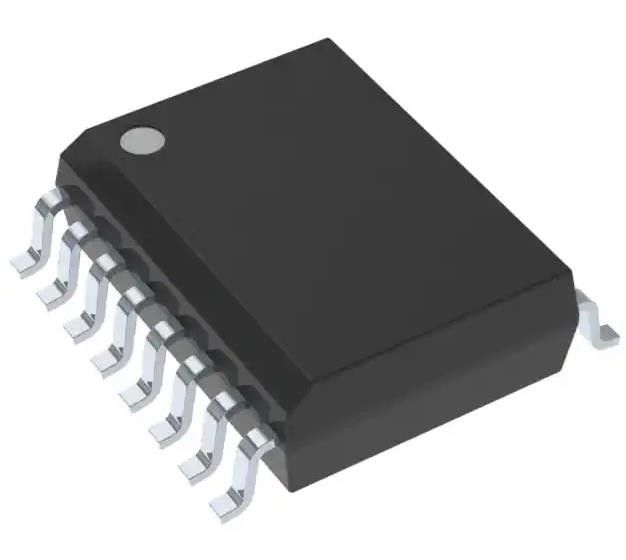

ISO7240CFDW 일반용 디지털 격리기 2500Vrms 4 채널 25Mbps 25kV/μs CMTI
스펙 ISO7240CFDW
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 4 |
| 입력물 - 1/2쪽 | 4/0 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 2500Vrms |
| 일반 모드 일시 면역력 (분) | 25kV/μs |
| 데이터 비율 | 25Mbps |
| 증식 지연 tpLH / tpHL (최대) | 42n, 42n |
| 펄스 너비 왜곡 (최대) | 2.5ns |
| 상승 / 하락 시간 (형) | 2n, 2n |
| 전압 - 공급 | 3.15V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | ISO7240 |
특징ISO7240CFDW
• 25 및 150 Mbps 신호 속도 옵션
낮은 채널-채널 출력 기울기; 1 ns 최대
낮은 펄스 너비 왜곡 (PWD); 최대 2 ns
저지터 컨텐츠: 150 Mbps로 1 ns 타입
• 선택 가능한 기본 출력 (ISO7240CF)
• > 25 년 일용 전압에서 생활 (ISO72x 디지털 격리 장치 및 격리 용압자 가족의 고전압 수명 프로젝션 참조)
• 4kV ESD 보호
• 3.3V 또는 5V 공급 장치로 작동
• 높은 전자기 면역 (ISO72x 디지털 격리기 자기장 면역 참조)
• 40°C ~ + 125°C 운영 온도 범위
• 안전 관련 인증:
DIN V VDE V 0884-10 (VDE V 0884-10) 에 따라 VDE 4000 VPK 기본 단열:2006-12
2~5 kVRMS 단열 1분 동안 UL 1577
CSA 컴포넌트 수용 통보 #5A 및 IEC 60950-1 최종 장비 표준
