상세 정보 |
|||
| 핵심 프로세서: | C28x | 코어 크기: | 듀얼 코어된 32-비트 |
|---|---|---|---|
| 속도: | 200MHz | 연결성: | 캔뷔스, EBI / EMI, I2C, 맥브스피, SCI, SPI, uPP, UART / 범용 동기／비동기 송수신 회로, USB |
| 입출력의 수: | 169 | 프로그램 메모리 규모: | 1MB (512K x 16) |
| RAM 사이즈: | 102K Ｘ 16 | 전압 - 공급 (Vcc/Vdd): | 1.14V ~ 3.47V |
| 하이 라이트: | 32-비트 마이크로컨트롤러 IC,자동차 기능 안전 마이크로 컨트롤러 IC,TMS320F28377DZWTQ |
||
제품 설명

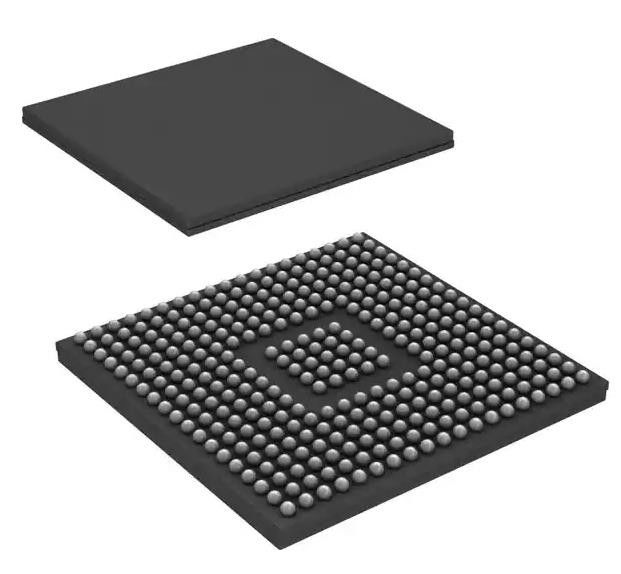

TMS320F28377DZWTQ C28x 자동차 기능 안전 마이크로 컨트롤러 IC 32-비트
스펙 TMS320F28377DZWTQ
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, C2000TM C28x DelfinoTM, 기능 안전 (FuSa) |
| 패키지 | 트레이 |
| 코어 프로세서 | C28x |
| 원자 크기 | 32비트 듀얼 코어 |
| 속도 | 200MHz |
| 연결성 | CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB |
| 주변 장치 | DMA, POR, PWM, WDT |
| I/O 수 | 169 |
| 프로그램 메모리 크기 | 1MB (512K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 102K x 16 |
| 전압 - 공급 (Vcc/Vdd) | 1.14V ~ 3.47V |
| 데이터 변환기 | A/D 24x12b, 12x16b; D/A 3x12b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 337-LFBGA |
| 공급자의 장치 패키지 | 337-NFBGA (16x16) |
| 기본 제품 번호 | TMS320 |
특징TMS320F28377DZWTQ
• 듀얼 코어 건축
2개의 TMS320C28x 32비트 CPU
200MHz
IEEE 754 단일 정밀 부동 소수점 단위 (FPU)
삼각형 수학 단위 (TMU)
비테르비/복합 수학 단위 (VCU-II)
• 두 개의 프로그래밍 가능한 제어법 가속기 (CLA)
200MHz
IEEE 754 단정형 부동 소수점 명령어
주요 CPU와 독립적으로 코드를 실행
• 칩 내 메모리
512KB (256KW) 또는 1MB (512KW) 플래시 (ECC 보호)
172KB (86KW) 또는 204KB (102KW) RAM (ECC 보호 또는 패리티 보호)
제3자 개발을 지원하는 이중 구역 보안
✅ 고유 식별 번호
• 시계 및 시스템 제어
2개의 내부 0핀 10MHz 오시레이터
∙ 칩 내 크리스탈 오시레이터
창문 워치도그 타이머 모듈
시계를 감지하는 회로 부재
• 1.2V 코어, 3.3V I/O 설계
• 시스템 주변 장치
2개의 외장 메모리 인터페이스 (EMIF) 와 ASRAM 및 SDRAM 지원
2개의 6채널 직접 메모리 액세스 (DMA) 컨트롤러
- 입력 필터링을 갖춘 최대 169개의 개별 프로그래밍 가능한, 다중 복합형 일반용 입력/출력 (GPIO) 핀
확장된 주변 단절 제어기 (ePIE)
외부 경보와 함께 다중 저전력 모드 (LPM) 지원
• 통신 주변 장치
USB 2.0 (MAC + PHY)
12핀 3.3V 호환 유니버설 병렬 포트 (uPP) 인터페이스 지원
2개의 컨트롤러 영역 네트워크 (CAN) 모듈 (핀 부팅 가능)
3개의 초고속 (최고 50MHz) SPI 포트 (핀 부팅)
2개의 다채널 버퍼형 시리즈 포트 (McBSP)
4개의 일련 통신 인터페이스 (SCI/UART) (핀 부팅 가능)
2개의 I2C 인터페이스 (핀 부팅 가능)
TMS320F28377DZWTQ의 적용
• 중·단거리 레이더
• 트랙션 인버터 모터 제어
• HVAC 대형 상업용 모터 제어
• 자동 분류 장비
• CNC 제어
• AC 충전소 (파일)
동전 충전소 (파일)
• EV 충전소 전원 모듈
에너지 저장 전력 변환 시스템 (PCS)
• 중앙 인버터
• 태양 에너지 최적화 장치
• 스트링 인버터
• 인버터 및 모터 제어
• 탑재 (OBC) 및 무선 충전기
• 선형 모터 세그먼트 컨트롤러
• 세르보 드라이브 제어 모듈
• AC 입력 BLDC 모터 드라이브
• DC 입력 BLDC 모터 드라이브
• 산업용 전류
• 3단계 UPS
