상세 정보 |
|||
| 출력의 수: | 1 | 비율 - 입력:출력: | 0.042361111 |
|---|---|---|---|
| 출력 구성: | 높은 쪽 | 전압 - 부하: | 0V ~ 5.5V |
| 전압 - 공급 (Vcc/Vdd): | 1V ~ 5.5V | 경향 - 출력 (맥스): | 2A |
| (Typ) 위의 Rds: | 80m옴 | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 하이 라이트: | 1V 5.5V 전원 스위치/드라이버,TPS22917DBVR 전원 스위치/드라이버,P 채널 전원 스위치/드라이버 |
||
제품 설명

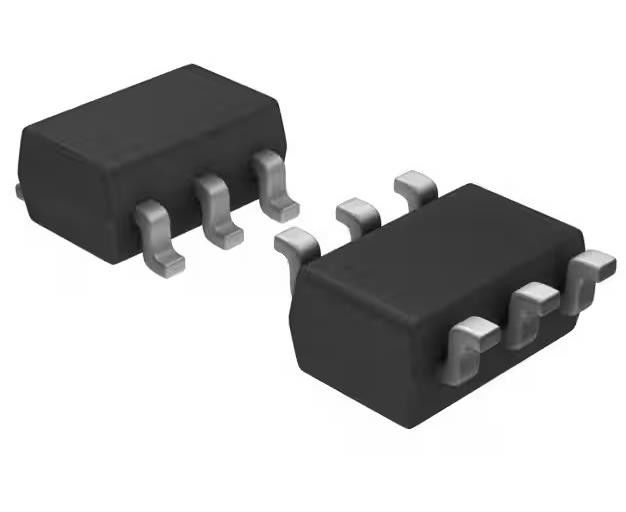

TPS22917DBVR 전원 스위치/드라이버 1:1 P 채널 2A SOT-23-6 1V ~ 5.5V
스펙 TPS22917DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전력 분배 스위치, 로드 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 스위치 타입 | 일반적 목적 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 0.042361111 |
| 출력 구성 | 하이스 사이드 |
| 출력 유형 | P 채널 |
| 인터페이스 | 켜고 끄는 |
| 전압 - 부하 | 0V ~ 5.5V |
| 전압 - 공급 (Vcc/Vdd) | 1V ~ 5.5V |
| 전류 - 출력 (최대) | 2A |
| Rds ON (형) | 80mOhm |
| 입력 타입 | 반전되지 않는 것 |
| 특징 | 로드 배하, 스레드 속도 제어 |
| 결함 보호 | 역류 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SOT-23-6 |
| 패키지 / 케이스 | SOT-23-6 |
| 기본 제품 번호 | TPS22917 |
특징TPS22917DBVR
입력 작동 전압 범위 (VIN): 1V ~ 5.5V
최대 연속 전류 (IMAX): 2A
• 켜면 저항 (RON):
5 VIN = 80 mΩ (유례적으로)
1.8 VIN = 120mΩ (기반)
1 VIN = 220 mΩ (유례적으로)
• 초저전력 소비:
ON 상태 (IQ): 0.5 μA (보통)
(ISD: 10nA (유례적으로)
• 스마트 ON 핀 풀다운 (RPD):
ON ≥ HIV (ION): 10 nA (최다)
ON ≤ VIL (RPD): 750 kΩ (기반)
• 조절 가능한 턴 ON 제한 류 (톤):
5V TON = 100μs 72mV/μs (CT = 오픈)
5V TON = 4000 μs에서 2.3 mV/μs (CT = 1000 pF)
• 조절 가능한 출력 방출 및 떨어지는 시간:
선택적인 QOD 저항 ≥ 150 Ω (내용)
• 항상 켜져 있는 진정한 역류 차단 (RCB):
동화 전류 (IRCB): 500 mA (유형)
역 누출 (IIN,RCB): 1 μA (최대)
의 적용TPS22917DBVR
• 산업 시스템
• 셋톱 박스
• 혈당 측정 장치
• 전자 판매점
