상세 정보 |
|||
| 출력의 수: | 3.8V | 전압 - 입력 (최대): | 36V |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 3.3V | 전압 - 출력 (최대): | 6V |
| 전류 - 출력: | 1A | 주파수 - 스위칭: | 2.1MHz |
| 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) | ||
| 하이 라이트: | 3.3V 스위치 조절기 IC,1A 스위치 조절기 IC,LM53601AQDSXTQ1 스위치 조절기 IC |
||
제품 설명

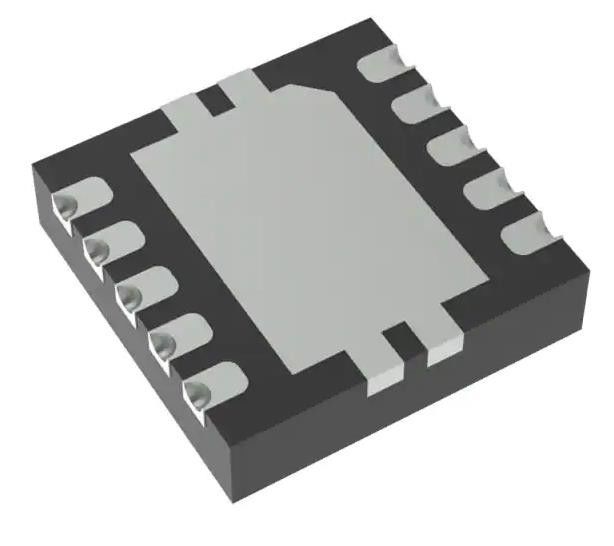

LM53601AQDSXTQ1 스위치 조절기 IC 긍정 조절 3.3V 1 출력 1A
스펙 LM53601AQDSXTQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 3.8V |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | 6V |
| 전류 - 출력 | 1A |
| 주파수 - 전환 | 2.1MHz |
| 동시 수정기 | 그래요 |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-WSON (3x3) |
| 기본 제품 번호 | LM53601 |
특징LM53601AQDSXTQ1
• 자동차용 용품
• AEC-Q100 자격을 가진 다음 결과:
장치 온도급 1: 주변 작동 온도 범위 40°C ~ 125°C
장치 HBM 분류 레벨 2
장치의 CDM 분류 레벨 C5
• 40°C ~ 150°C 분기 온도 범위 (가용)
• 넓은 작동 입력 전압: 3.55V ~ 36V (간간 42V까지)
• 스펙트럼 확산 옵션 사용 가능
• 2.1MHz 고정 스위치 주파수
• 낮은 비동기 전류: 23 μA
● 종료 전류: 1.8 μA
• 조절 가능한 3.3V 또는 5V 출력
최대 전류 부하: LM53600-Q1,1000mA에 LM53601-Q1에 650mA
• 핀 선택 가능한 강제 PWM 모드
• 필터 및 지연 방출과 함께 RESET 출력
• 외부 주파수 동기화
• 내부 보상, 부드러운 시작, 전류 제한 및 UVLO
• 10개의 납, 3mm × 3mm SON 패키지, 젖을 수 있는 측면과 젖지 않는 측면
의 적용LM53601AQDSXTQ1
• 자동차 카메라 애플리케이션
• 자동차 운전자 보조 시스템
• 자동차 부대용
