상세 정보 |
|||
| 규약: | RS422, RS485 | 운전자들 / 수신기들의 번호: | 1/1 |
|---|---|---|---|
| 이중 통신: | 절반 | 수신기 이력현상: | 50 mV |
| 자료 비율: | 10Mbps | 전압 - 공급: | 3.3V ~ 5V |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 패키지 / 케이스: | 8-SOIC (0.154", 3.90mm 너비) |
제품 설명

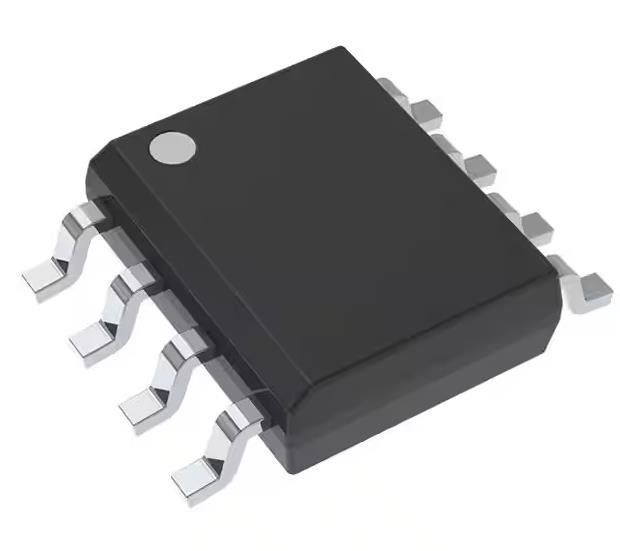

SN65HVD1782QDRQ1 1/1 트랜시버 반 RS422, RS485 8-SOIC 3.3V ~ 5V
스펙 SN65HVD1782QDRQ1
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 디기 릴® | |
| 종류 | 송신기 |
| 조약 | RS422, RS485 |
| 운전자/접수자 수 | 여호와 의 증인, 1/11 |
| 듀플렉스 | 절반 |
| 수신기 히스테레시스 | 50mV |
| 데이터 비율 | 10Mbps |
| 전압 - 공급 | 3.3V ~ 5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | 65HVD1782 |
특징SN65HVD1782QDRQ1
• 자동차용 용품
• AEC-Q100 자격증 다음 결과와 함께
장치 온도 1급:
40°C ~ 125°C 주변 작동 온도 범위
장치 HBM ESD 분류 레벨 H2
기기 CDM ESG 분류 레벨 C3B
• 버스 핀 결함 보호:
∆ > ±70V ("HVD1780-Q1, "HVD1781-Q1)
HVD1782-Q1) > ±30V
• 3.3V ~ 5V 공급 범위에서 작동
• 버스 핀에 ±16kV HBM 보호
• 최대 320 노드까지 단위 부하 감소
• 개방 회로, 단회로 및 비동기 버스 조건에 대한 실패 안전 수신기
• 낮은 전력 소모
저준비 전류, 최대 1μA
작동 중 잠잠한 ICC 4-mA
• 산업 표준 SN75176과 호환되는 핀
• 115kbps, 1 Mbps, 최대 10 Mbps의 신호 속도
도입SN65HVD1782QDRQ1
자동차 데이터 링크
