상세 정보 |
|||
| 출력의 수: | 6 | 전압 - 공급(최소): | 4.5V |
|---|---|---|---|
| 전압 - 공급 (맥스): | 26.5V | 전압 - 출력: | 45V |
| 경향 - 출력 / 채널: | 50mA | 빈도: | 600kHz, 1.14MHz |
| 작동 온도: | -40°C ~ 85°C (TA) | 신청서: | 백라이트 |
제품 설명

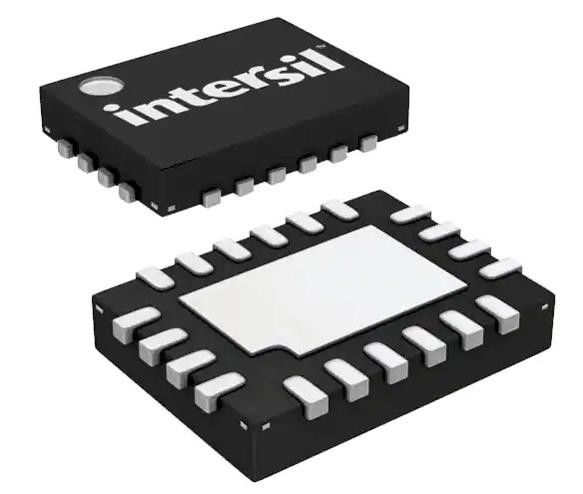

ISL97671AIRZ-TK LED 드라이버 IC 6 출력 조절기 Step-Up PWM Dimming 50mA
스펙 ISL97671AIRZ-TK
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 레네사스 일렉트로닉스 아메리카 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 그래요 |
| 출력 수 | 6 |
| 전압 - 공급 (분) | 4.5V |
| 전압 - 공급 (최대) | 26.5V |
| 전압 - 출력 | 45V |
| 전류 - 출력 / 채널 | 50mA |
| 빈도 | 600kHz, 1.14MHz |
| 덤핑 | PWM |
| 신청서 | 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-QFN (3x4) |
| 기본 제품 번호 | ISL97671 |
특징ISL97671AIRZ-TK
• 6 x 50mA 채널
• 4.5V에서 26.5V 입력, 최대 출력 45V
• 3V (페이지 26의 그림 38 참조) 에서 최대 26.5V의 최대 출력으로 21V 입력
• 단계 전환 제어와 함께 PWM 디밍
• SMBus/I2C 제어 PWM 또는 DC 디밍
• 직접 PWM 디밍
• PWM 희미화 선형성
- 조정 가능한 덤프 주파수와 직무 주기 선형 0.4%에서 100% <30kHz로 PWM 디밍
- 직접 PWM 디밍 직선 작업 주기가 0.007%에서 100%에 200Hz
현재 일치 ±0.7%
• 600kHz/1.2MHz 선택 가능한 스위치 주파수
• 역동적인 헤드룸 제어
• 결함 보호
- 스트링 오픈 / 단회로, OVP, OTP 및 선택적 출력 단회로 결함 보호
• 20 Ld 4mmx3mm QFN 패키지
도입ISL97671AIRZ-TK
• 태블릿 PC에서 노트북 디스플레이 LED 백글라이트
• LCD 모니터 LED 백글라이트
• 필드 연속 RGB LED 백글라이트
