상세 정보 |
|||
| 종류: | 드라이버 | 규약: | FPD-링크, LVDS |
|---|---|---|---|
| 운전자들 / 수신기들의 번호: | 5/0 | 자료 비율: | 2.45Gbps |
| 전압 - 공급: | 3V ~ 3.6V | 작동 온도: | -10°C ~ 70°C |
제품 설명

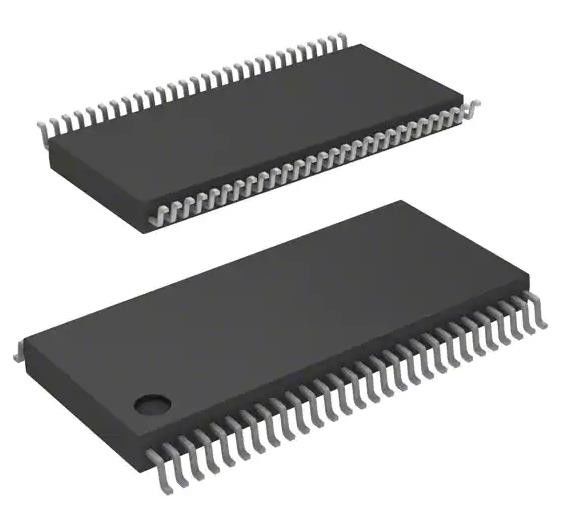

ISL97671AIRZ-TK LED 드라이버 IC 6 출력 조절기 Step-Up PWM Dimming 50mA
스펙 DS90C385AMT/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 종류 | 운전자 |
| 조약 | FPD-Link, LVDS |
| 운전자/접수자 수 | 5/0 |
| 듀플렉스 | - |
| 데이터 비율 | 2.45Gbps |
| 전압 - 공급 | 3V ~ 3.6V |
| 작동 온도 | -10°C ~ 70°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 56-TFSOP (0.240", 6.10mm 너비) |
| 공급자의 장치 패키지 | 56-TSSOP |
| 기본 제품 번호 | DS90C385 |
특징DS90C385AMT/NOPB
* DS90C383,DS90C383A 및 DS90C385에 호환되는 핀-투-핀
* 시계/데이터 및 /PD 핀 사이에 특별한 시작 순서가 필요하지 않습니다. 입력 신호 (시계 및 데이터) 는 장치가 전원을 공급하기 전에 또는 후에 적용 될 수 있습니다.
* 100kHz까지 스프레드 스펙트럼 클럭을 지원합니다.5% 중앙 스프레드 또는 -5% 다운 스프레드*"입기 시계 감지 기능"이 입력 클럭이 빠졌을 때 및 /PD 핀이 논리 높은 경우 모든 LVDS 쌍을 논리 낮은 상태로 끌어올릴 것입니다.
* 18~87.5MHz 시계 시계 지원
* Tx 전력 소비 < 147mW (일반) 87.5MHz 회색 계층에서
* Tx 전원 다운 모드 < 60 uW (typ)
* VGA, SVGA, XGA, SXGA (두 개의 픽셀) SXGA+ (두 개의 픽셀), UXGA (두 개의 픽셀) 를 지원합니다.
* 좁은 버스 가 케이블 의 크기 와 비용 을 줄여 준다
* 최대 2.45Gbps 처리량
* 최대 306.25 메가바이트/초 대역폭
* 345mV (형) 낮은 EMI를 위한 스윙 LVDS 장치
* PLL는 외부 구성 요소가 필요하지 않습니다
* TIA/EIA-644 LVDS 표준을 준수합니다
* 저 프로필 56 리드 TSSOP 패키지
도입DS90C385AMT/NOPB
* DS90C385A는 DS90C383, DS90C383A 및 DS90C385A를 위한 핀에서 핀에 호환되는 대체 장치입니다. DS90C385A는 DS90C383을 대체하는 이상적인 기능과 개선 사항을 갖추고 있습니다.DS90C383A 및 DS90C385. LVDS 송신기 가족.
