상세 정보 |
|||
| 트랜지스터형: | PNP | 경향 - 수집기 (Ic) (맥스): | 0.333333333 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 80V | Ib, Ic에 있는 프스 포화 (맥스): | 400mA, 8A에 있는 1V |
| 경향 - 집전기 절단 (맥스): | 10uA | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 60 @ 2A, 1V |
제품 설명

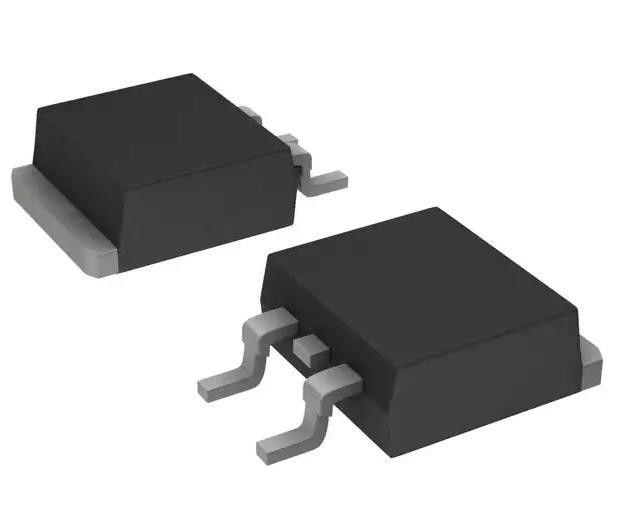

NJVMJD45H11RLG 양극 (BJT) 트랜지스터 PNP 80 V 8 A 40MHz 1.75 W DPAK
스펙 NJVMJD45H11RLG
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일 양극 트랜지스터 | |
| Mfr | 반 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 트랜지스터 유형 | PNP |
| 전류 - 수집기 (Ic) (최대) | 0.333333333 |
| 전압 - 컬렉터 발사자 분해 (최대) | 80V |
| Vce 포화 (최대) @ Ib, Ic | 1V @ 400mA, 8A |
| 전류 - 컬렉터 절단 (최대) | 10μA |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 60 @ 2A, 1V |
| 전력 - 최대 | 1.75W |
| 빈도 - 전환 | 40MHz |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 공급자의 장치 패키지 | DPAK |
| 기본 제품 번호 | NJVMJD45 |
특징NJVMJD45H11RLG
* 플라스틱 수리에 표면 장착 응용을 위해 형성 된 납 (후자 없이)
• 플라스틱 장갑 의 직선 납 버전 (·−1· 후자)
• 전기적 으로 인기 있는 D44H/D45H 시리즈 와 비슷 하다
• 낮은 수집기 방출기 포화 전압
• 빠른 전환 속도
• 상호 보완적 인 쌍 은 설계 를 단순화 한다
• 에포시 는 UL 94 V−0 @ 0.125 in
• NJV 사전 자동차 및 다른 애플리케이션에 대한 고유의 사이트 및 제어 변경 요구 사항; AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
도입NJVMJD45H11RLG
전용 전력 및 스위칭을 위해 설계된 것, 예를 들어 스위칭 조절기, 변환기 및 전력 증폭기 등의 응용 프로그램에서 출력 또는 드라이버 단계.
