상세 정보 |
|||
| 채널 수: | 6 | 입력 - 옆 1/Side 2: | 6/0 |
|---|---|---|---|
| 전압 - 차단: | 5000Vrms | (민) 공통 모드 트랜지엔트 면역: | 35kV/us |
| 자료 비율: | 150Mbps | 전달 지연 트플에 / 티피하들 (맥스): | 13 나노 초, 13 나노 초 |
제품 설명

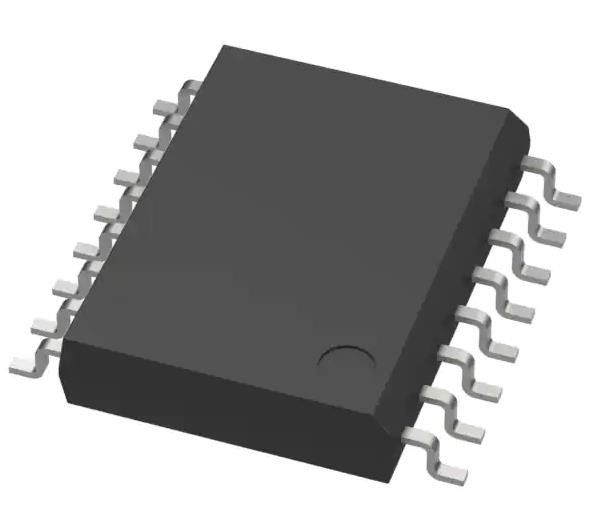

SI8660BD-B-IS 일반용 디지털 격리기 5000Vrms 6 채널 150Mbps 35kV/μs
스펙 SI8660BD-B-IS
| 유형 | 설명 |
| 분류 | 격리장치 |
| 디지털 격리장치 | |
| Mfr | 스카이 워크스 솔루션스 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 기술 | 용량 결합 |
| 종류 | 일반적 목적 |
| 고립 된 힘 | 아니 |
| 채널 수 | 6 |
| 입력물 - 1/2쪽 | 6/0 |
| 채널 유형 | 단방향 |
| 전압 - 격리 | 5000Vrms |
| 일반 모드 일시 면역력 (분) | 35kV/μs |
| 데이터 비율 | 150Mbps |
| 증식 지연 tpLH / tpHL (최대) | 13n, 13n |
| 펄스 너비 왜곡 (최대) | 4.5ns |
| 상승 / 하락 시간 (형) | 20.5인치, 2.5인치 |
| 전압 - 공급 | 2.5V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | SI8660 |
SI8660BD-B-IS의 특징
• 고속 운용
DC 150 Mbps까지
• 시작 초기화 필요 없습니다
• 넓은 작동 공급 전압
• 2.5~5.5V
• 최대 5000개의 VRMS 격리
• 60 년의 사용 시간
• 높은 전자기 면역력
• 초저전력 (유례)
• 5V 작동
1 Mbps로 채널당 1.6 mA
• 채널당 5.5mA, 100 Mbps
• 2.5V 작동
1 Mbps로 채널당 1.5 mA
• 채널당 3.5mA, 100 Mbps
• 슈미트 트리거 입력
• 선택 가능한 안전 모드
• 기본 높은 또는 낮은 출력 (질서 옵션)
• 정확한 시간 (보통적)
• 10 ns 전파 지연
• 1.5 ns 펄스 너비 왜곡
• 0.5 ns 채널-채널 기울기
• 2 ns 전파 지연 편향
• 5 ns 최소 펄스 너비
• 일시적 면역력 50 kV/μs
• AEC-Q100 자격
• 넓은 온도 범위
• 40 ~ 125 °C
• RoHS를 준수하는 패키지
• SOIC-16 넓은 몸체
• SOIC-16 좁은 몸체
• QSOP-16
• 자동차용 OPN 사용 가능
• AIAG를 준수하는 PPAP 문서 지원
• IMDS 및 CAMDS 목록 지원
SI8660BD-B-IS의 적용
• 산업 자동화 시스템
• 의료용 전자제품
• 격리 스위치 모드 공급
• 격리된 ADC, DAC
• 모터 제어
• 전력 인버터
• 통신 시스템
