상세 정보 |
|||
| 구성: | (이원적인) 2 엔-채널 | FET 특징: | 로직 레벨 게이트, 5V 드라이브 |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 30V | 전류 - 연속 드레인(Id) @ 25°C: | 5A |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 32.4m옴 @ 4A, 10V | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 2V |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 6nC @ 10V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 353pF @ 15V |
제품 설명

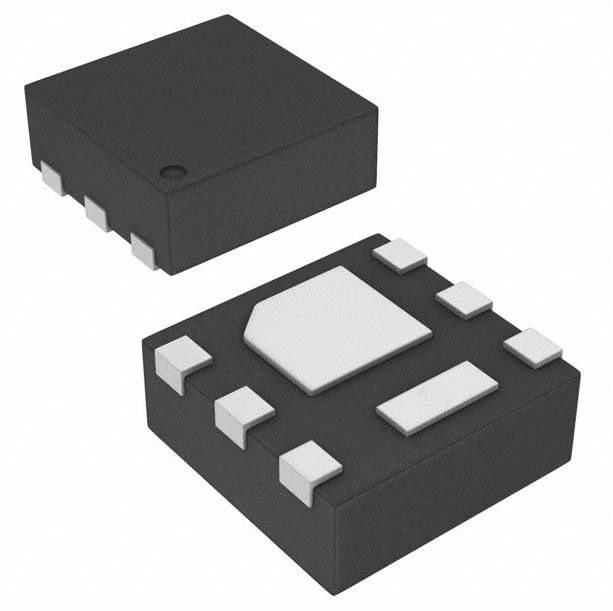

CSD87502Q2T 모스페트 배열 30V 5A 2.3W 표면 마운트 6-WSON (2x2)
스펙 CSD87502Q2T
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| FET, MOSFET 배열 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 넥스페트TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기술 | MOSFET (금속산화물) |
| 구성 | 2 N 채널 (두중 채널) |
| FET 특징 | 논리 레벨 게이트, 5V 드라이브 |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 5A |
| Rds ON (Max) @ Id, Vgs | 32.4mOhm @ 4A, 10V |
| Vgs(th) (최대) @ Id | 2V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 6nC @ 10V |
| 입력 용량 (Ciss) (Max) @ Vds | 353pF @ 15V |
| 전력 - 최대 | 2.3W |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 6-WDFN 노출 패드 |
| 공급자의 장치 패키지 | 6-WSON (2x2) |
| 기본 제품 번호 | CSD87502 |
CSD87502Q2T의 특징
* 낮은 저항
* 이중 독립적인 MOSFET
* 공간 절약 SON 2 x 2mm 플라스틱 패키지
* 5V 게이트 드라이버에 최적화
* 계곡 등급
* Pb 및 Halogen 무료
* RoHS 준수
CSD87502Q2T의 적용
* 네트워크, 통신 및 컴퓨팅 시스템에서의 응용을위한 부하점 동기 벅 변환기
* 노트북PC 및 태블릿에 대한 어댑터 또는 USB 입력 보호
* 배터리 보호
