상세 정보 |
|||
| 비트의 숫자: | 16 | D/A변환 장치의 수: | 8 |
|---|---|---|---|
| 정착 시간: | 5us (Typ) | 전압 - 공급, 아날로그: | 2.7V ~ 5.5V |
| 전압 - 공급, 디지털: | 1.7V ~ 5.5V | INL / DNL (LSB): | ±0.5, ±0.5 |
제품 설명

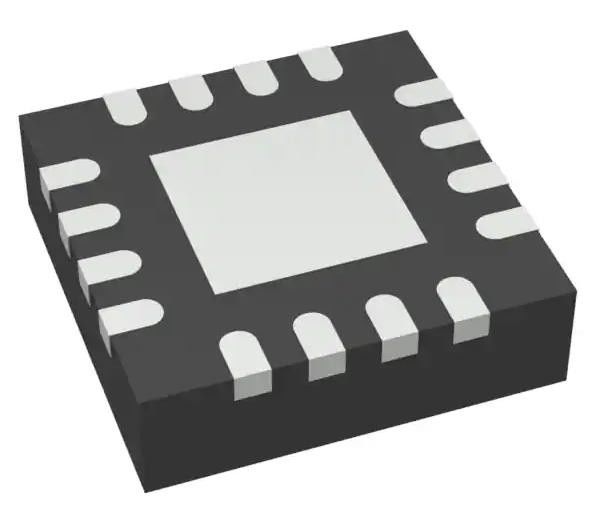

DAC80508MRTET 16비트 디지털에서 아날로그 변환기 8 16-WQFN (3x3)
스펙 DAC80508MRTET
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 디지털에서 아날로그 변환기 (DAC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 비트 수 | 16 |
| D/A 변환기 수 | 8 |
| 정착 시간 | 5μs (형) |
| 출력 유형 | 전압 - 버퍼 |
| 분산량 | 아니 |
| 데이터 인터페이스 | SPI |
| 참조 유형 | 외부, 내부 |
| 전압 - 공급, 아날로그 | 2.7V ~ 5.5V |
| 전압 - 공급, 디지털 | 1.7V ~ 5.5V |
| INL/DNL (LSB) | ±0.5, ±0.5 |
| 건축물 | R-2R |
| 작동 온도 | -40°C ~ 125°C |
| 패키지 / 케이스 | 16-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 16-WQFN (3x3) |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | DAC80508 |
DAC80508MRTET의 특징
• 성능
INL: 16비트 해상도에서 최대 ±1 LSB
TUE: 최대 FSR의 ±0.1%
• 통합된 2.5V 정밀 내부 참조
초기 정확도: 최대 ±5mV
낮은 유동: 2ppm/°C 전형적, DAC80508
• 높은 드라이브 용량: 20 mA 공급 라인에서 0.5 V
• 유연한 출력 구성
사용자를 선택할 수 있는 이득: 2, 1 또는 1⁄2
0 스케일 또는 중간 스케일로 재설정
✓ 맑은 출력 기능: DACx0508C
• 넓은 사용 범위
전원 공급: 2.7V ~ 5.5V
온도 범위: 40~125°C
• 50MHz SPI 호환 된 일련 인터페이스
1.7V~5.5V 작동
∆ 데이지 체인 운영
CRC 오류 확인
• 저전력: 0.6mA/채널 5.5V
• 작은 패키지:
3mm × 3mm, 16-pin WQFN
2.4mm x 2.4mm, 16핀 DSBGA
DAC80508MRTET의 적용
• 광적 네트워크
• 무선 인프라
• 산업 자동화
• 데이터 획득 시스템
