상세 정보 |
|||
| 감지 방식: | 고전위측 | 정확성: | ±0.5% |
|---|---|---|---|
| 전압 - 입력: | 0V ~ 28V | 작동 온도: | -40°C ~ 125°C(TA) |
| 장착형: | 표면 마운트 | 패키지 / 케이스: | 12-유에프비지에이, DSBGA |
제품 설명

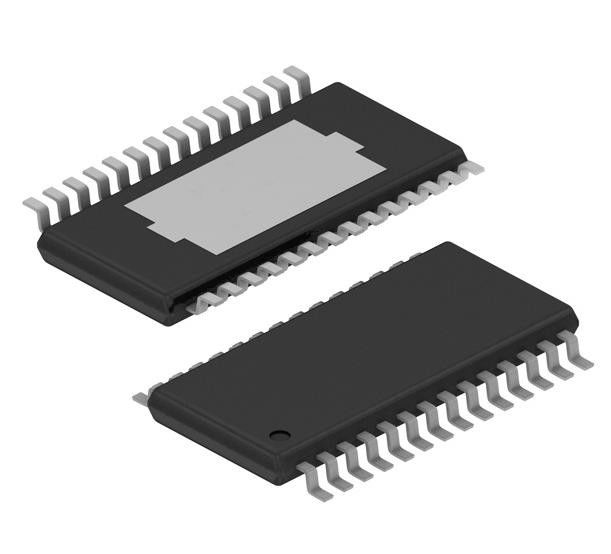

LM5066PMHE/NOPB 핫스변 컨트롤러 모니터 1 채널 일반 목적 28-HTSSOP
스펙 LM5066PMHE/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 핫스변 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 핫스변 컨트롤러, 모니터 |
| 채널 수 | 1 |
| 내부 스위치 (s) | 아니 |
| 신청서 | 일반적 목적 |
| 특징 | PM버스 |
| 프로그램 할 수 있는 특징 | 자동 재시험, 회로 차단기, 전류 한계, 결함 타임 아웃, 잠겨있는 결함, OVP, 열 한계, UVLO |
| 전압 - 공급 | 10V ~ 80V |
| 전류 - 출력 (최대) | - |
| 작동 온도 | -40°C ~ 125°C |
| 전류 - 공급 | 7.2mA |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 28-PowerTSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 28-HTSSOP |
| 기본 제품 번호 | LM5066 |
LM5066PMHE/NOPB의 특징
• 10~80V 작동
100V 연속 절대 최대
• 26mV (± 12%) 또는 50mV (± 6%) ILIM 임계
• 프로그래밍 가능한 FET SOA 보호
• 프로그래밍 가능한 UV, OV, tFAULT 임계
• 외부 FET 온도 감지
• FET 검출 실패
• I2C / SMBus 인터페이스
• PMBusTM 컴플라이언트 명령 구조
• 정밀 V IN, VOUT, IIN, PIN, VAUX 모니터링
V (±2.7%); I (±3%); P (±4.5%)
• 프로그래밍 가능한 I/V/P 평균 간격
• 1kHz 샘플링 속도와 함께 12 비트 ADC
• 40°C < TJ < 125°C 작동
• LM5066I와 호환되는 핀-투-핀
LM5066PMHE/NOPB의 적용
• 48V 서버
• 기지 역 전력 분배
• 네트워크 라우터 및 스위치
• PLC 전력 관리
• 24~28V 산업 시스템
