상세 정보 |
|||
| 출력의 수: | 1 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 75V | 주파수 - 스위칭: | 최고 1MHz |
| 듀티 싸이클 (맥스): | 100% | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

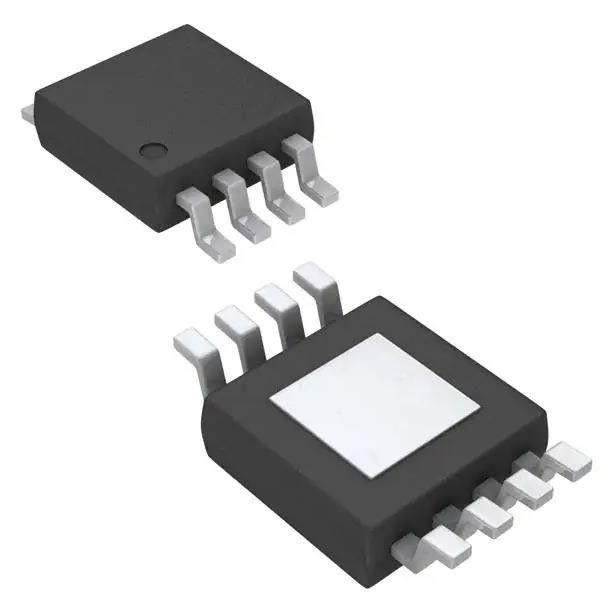

LM5085QMYE/NOPB 조절기 양성 출력 계단 아래 DC 제어기 IC 8-HVSSOP
스펙 LM5085QMYE/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 75V |
| 주파수 - 전환 | 1MHz까지 |
| 작업 주기 (최대) | 100% |
| 동시 수정기 | 아니 |
| 클럭 동기화 | 아니 |
| 일련 인터페이스 | - |
| 제어 기능 | 현재 제한, 활성화, 시간 제어 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerTSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 8-HVSSOP |
| 기본 제품 번호 | LM5085 |
LM5085QMYE/NOPB의 특징
* LM5085-Q1는 AEC-Q100 클래스 1 자격을 가진 자동차 등급 제품입니다 (-40'C ~ 125CO 운영 환절 온도)
* 넓은 4.5V에서 75V 입력 전압 범위
* Rps (oN) 또는 aCurrent Sense 저항을 사용하여 조절 가능한 전류 제한
* 1MHz로 프로그래밍 가능한 전환 주파수
* 루프 보상 필요 없습니다
* 초고속 일시 반응
* 라인 및 로드 변동과 거의 일정한 작동 주파수
* 조절 가능한 출력 전압 1.25V
* 정확성 +2% 피드백 참조
* 100%의 작업 주기를 수행 할 수 있습니다.
* 내부 소프트 시작 타이머
* 통합된 고전압 편견 조절기
* 열 차단
* 패키지:
- HVSSOP-8
- VSSOP-8
- WSON-8
LM5085QMYE/NOPB의 적용
• 자동차 인포테인먼트
• 배터리/슈퍼 콘덴시터 충전기
• LED 드라이버
