상세 정보 |
|||
| 규약: | 캔뷔스 | 운전자들 / 수신기들의 번호: | 1/1 |
|---|---|---|---|
| 수신기 이력현상: | 100 mV | 자료 비율: | 1Mbps |
| 전압 - 공급: | 3V ~ 3.6V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
제품 설명

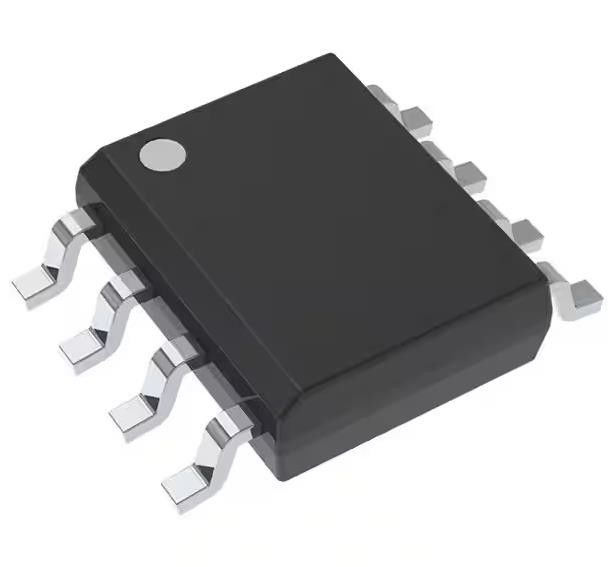

SN65HVD233DR 1/1 트랜시버 반 CANbus 8-SOIC 3V ~ 3.6V -40°C ~ 125°C
스펙 SN65HVD233DR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 송신기 |
| 조약 | CANbus |
| 운전자/접수자 수 | 여호와 의 증인, 1/11 |
| 듀플렉스 | 절반 |
| 수신기 히스테레시스 | 100mV |
| 데이터 비율 | 1Mbps |
| 전압 - 공급 | 3V ~ 3.6V |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | 65HVD233 |
SN65HVD233DR의 특징
• 단일 3.3V 공급 전압
• 버스 핀 결함 보호 ±36 V를 초과
• 버스 핀 ESD 보호 ± 16 kV HBM을 초과
• ISO 11898-2와 호환
• GIFT/ICT 준수
• 최대 1 Mbps의 데이터 속도
• 7V에서 12V의 일반 모드 범위가 확장되었습니다.
• 120 노드까지 허용되는 높은 입력 저항
• LVTTL I/O는 5V 용도
• 향상 된 배출량 성능을 위해 조정 가능한 드라이버 전환 시간
• 전력 이 없는 노드 는 버스 를 방해 하지 않는다
• 저전류 대기 모드, 200μA (기반)
• SN65HVD233: 루프백 모드
• SN65HVD234: 초저전류 수면 모드
50nA 전형적인 전류 소비
• SN65HVD235: 오토바우드 루프백 모드
• 열 차단 보호
• 고장 없는 버스 입력과 출력으로 전원을 켜고 다운합니다.
낮은 VCC와 함께 높은 입력 저항
전력 사이클 도중 일체 출력
SN65HVD233DR의 적용
• 산업 자동화, 제어, 센서 및 구동 시스템
• 모터 및 로봇 제어
• 건물 및 기후 제어 (HVAC)
• 배경 화면 통신 및 제어
• CAN 버스 표준 CANopen,DeviceNet, CAN 왕국, NMEA 2000,SAE J1939
