상세 정보 |
|||
| 회로 수: | 1 | 입력 횟수: | 2 |
|---|---|---|---|
| 특징: | 오픈 드레인 | 전압 - 공급: | 2V ~ 5.5V |
| 경향 - 정지하 (맥스): | 1 uA | 입력 논리 레벨 - 로우: | 0.5V ~ 1.65V |
| 입력 논리 레벨 - 최고: | 1.5V ~ 3.85V | 최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 7.5 나노 초 |
제품 설명

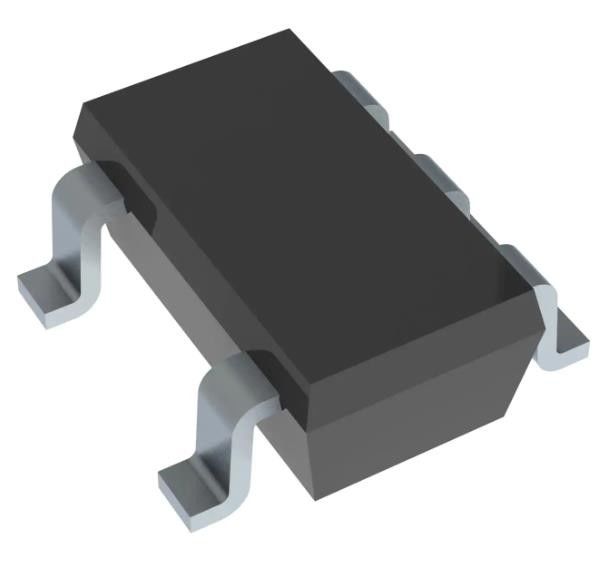

SN74AHC1G09DBVR 및 게이트 IC 1 채널 오픈 드레인 SOT-23-5 2V ~ 5.5V
스펙 SN74AHC1G09DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74AHC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | AND 게이트 |
| 회로 수 | 1 |
| 입력값 수 | 2 |
| 특징 | 열기 |
| 전압 - 공급 | 2V ~ 5.5V |
| 전류 - 조용 (최대) | 1μA |
| 전류 - 출력 높고 낮은 | - 8mA |
| 입력 논리 레벨 - 낮은 | 0.5V ~ 1.65V |
| 입력 논리 레벨 - 높습니다 | 1.5V ~ 3.85V |
| 최대 전파 지연 @ V, 최대 CL | 7.5ns @ 5V, 50pF |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 기본 제품 번호 | 74AHC1G09 |
SN74AHC1G09DBVR의 특징
• 2V에서 5.5V까지 작동 범위
• 5V에서 최대 tpd 6 ns
5V에서 ±8mA 출력 드라이브
• 모든 입력에서 슈미트 트리거 작용은 더 느린 입력 상승 및 하락 시간에 회로를 허용합니다.
• 랩업 성능은 JESD 17 당 250mA를 초과합니다.
• ESD 보호는 JESD 22를 초과합니다.
2000-V 인체 모델 (A114-A)
1000V 충전 장치 모델 (C101)
SN74AHC1G09DBVR의 적용
• 바코드 스캐너
• 케이블 솔루션
• 전자 책
• 임베디드 PC
• 필드 송신기: 온도 또는 압력 센서
• 지문 생체 측정
• HVAC: 난방, 환기, 에어컨
• 네트워크 연결 저장장치 (NAS)
• 서버 메인보드 및 PSU
• 소프트웨어 정의 라디오 (SDR)
• TV: 고화질 (HDTV), LCD, 디지털
• 비디오 통신 시스템
• 무선 데이터 액세스 카드, 헤드셋, 키보드, 마우스 및 LAN 카드
