상세 정보 |
|||
| 출력 유형: | 조정 가능 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 2.5V | 전압 - 입력 (최대): | 5.5V |
| 전압 - 출력 (분 / 고정): | 0.6V | 전압 - 출력 (최대): | 5.5V |
| 전류 - 출력: | 3A | 주파수 - 스위칭: | 1.5MHz |
제품 설명

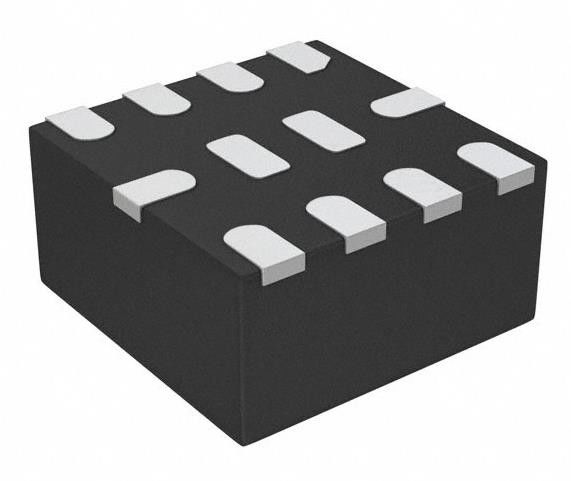

TLV62585RWTR 스위치 조절기 IC 긍정 조절 0.6V 1 출력 3A 12-VFQFN
스펙 TLV62585RWTR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 2.5V |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 0.6V |
| 전압 - 출력 (최대) | 5.5V |
| 전류 - 출력 | 3A |
| 주파수 - 전환 | 1.5MHz |
| 동시 수정기 | 그래요 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 12-VFQFN |
| 공급자의 장치 패키지 | 12-VQFN-HR (2x2) |
| 기본 제품 번호 | TLV62585 |
TLV62585RWTR의 특징
• 최대 95%의 효율성
• 낮은 RDS (ON) 전력 스위치 56 mΩ / 32 mΩ
• 2.5V ~ 5.5V 입력 전압 범위
• 0.6V에서 VIN까지 조정 가능한 출력 전압
• 가벼운 부하 효율을 위한 에너지 절약 모드
• 최저 중퇴율을 위한 100% 작업 주기가
• 35μA 가동 잠잠 전류
• 1.5MHz의 전형적인 스위치 주파수
• 단전 보호 (HICCUP)
• 출력 방출
• 좋은 출력력
• 열 차단 보호
• 2mm × 2mm QFN 또는 1.6mm × 1.6mm SOT563 패키지로 제공됩니다.
• WEBENCH® 파워 디자이너를 사용하여 TLV62585을 사용하여 사용자 정의 디자인을 만듭니다.
TLV62585RWTR의 적용
• 일반용 충전점 공급
• 배터리 사용
• 무선 라우터, 솔리드 스테이트 드라이브
• 세트톱 박스, 다기능 프린터
• 모터 제어
