상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 5.5V | 전압 - 출력 (분 / 고정): | 1.2V |
| 전압 절감 (최대): | 300mA에 있는 0.38V | 전류 - 출력: | 300mA |
| 전류 - 조용 (Iq): | 55 uA | 전류 - 공급 (최대): | 370μA |
제품 설명

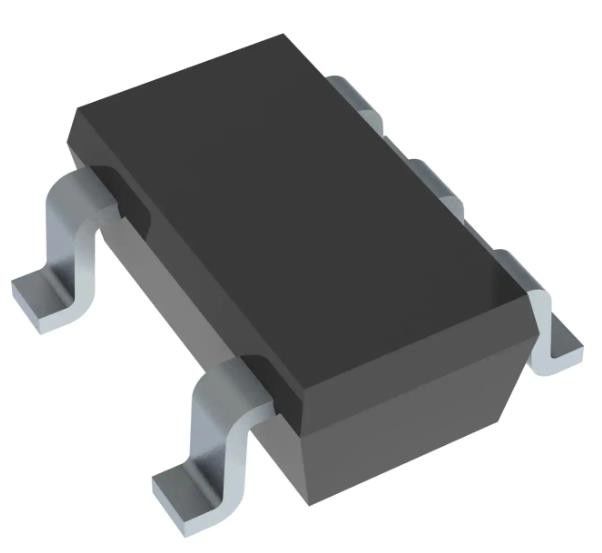

TLV70212DBVR 전압 조절기 IC 긍정 고정 1 출력 300mA SOT-23-5
스펙 TLV70212DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 1.2V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.38V @ 300mA |
| 전류 - 출력 | 300mA |
| 전류 - 조용 (Iq) | 55μA |
| 전류 - 공급 (최대) | 370μA |
| PSRR | 68dB (1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 이상, 온도 이상, 반극성, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TLV70212 |
특징TLV70212DBVR
• 중퇴율 매우 낮습니다.
37 mV IOUT = 50 mA, VOUT = 2.8 V
75mV IOUT = 100mA, VOUT = 2.8V
220mV IOUT = 300mA, VOUT = 2.8V
• 2% 정확도
• 낮은 IQ: 35 μA
• 고정 출력 전압 조합 1.2V에서 4.8V까지 가능
높은 PSRR: 1 kHz에서 68 dB
• 0.1μF의 효과적 용량으로 안정적 (1)
• 열 차단 및 과류 보호
• 패키지: 5-핀 SOT-23 및 1.5-mm × 1.5-mm, 6-핀 WSON
TLV62585RWTR의 적용
• 무선 휴대전화
• 스마트 폰
• ZigBee® 네트워크
• 블루투스® 장치
• 리온 이온 배터리 를 이용 하는 휴대용 제품
• WLAN 및 다른 PC 추가 카드
