상세 정보 |
|||
| 규약: | USB | 인터페이스: | USB, GPIO, I²C, SMBus |
|---|---|---|---|
| 표준: | USB 3.0 | 전압 - 공급: | 1.1V, 3.3V |
| 작동 온도: | 0°C ~ 70°C | 기능: | 허브 제어기 |
제품 설명
TUSB8041RGCR USB 허브 컨트롤러 USB 3.0 USB, GPIO, I2C, SMBus 인터페이스
스펙 TUSB8041RGCR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 조약 | USB |
| 기능 | 허브 컨트롤러 |
| 인터페이스 | USB, GPIO, I2C, SMBus |
| 표준 | USB 30 |
| 전압 - 공급 | 1.1V, 3.3V |
| 전류 - 공급 | - |
| 작동 온도 | 0°C ~ 70°C |

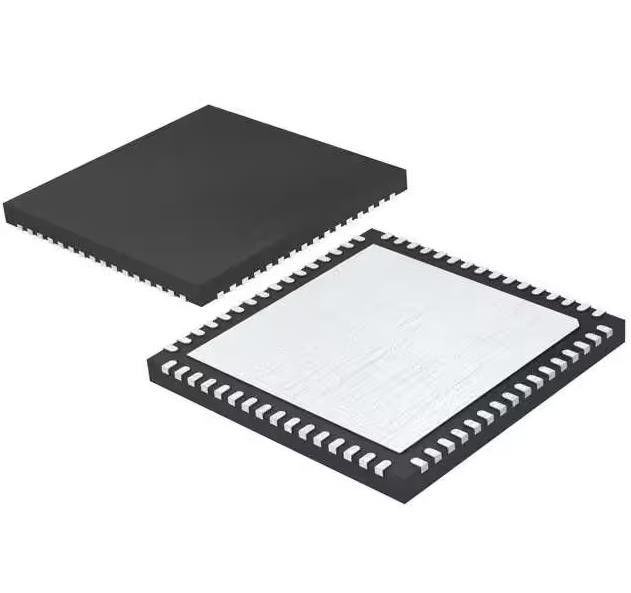

| 패키지 / 케이스 | 64-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 64-VQFN (9x9) |
| 기본 제품 번호 | TUSB8041 |
TUSB8041RGCR의 특징
• 4개의 USB 3.0 허브
• USB 2.0 허브 기능
다중 거래 번역자 (MTT) 허브: 네 개의 거래 번역자
4개의 비동기 엔드포인트 버퍼 매 트랜잭션 번역기
• 배터리 충전 지원
CDP 모드 (부류 포트 연결)
DCP 모드 (업스트림 포트 연결되지 않음)
DCP 모드는 중국 통신 산업 표준 YD/T 1591-2009을 준수합니다.
D+/D- 디바이더 모드
• USB 3.0 또는 USB 2.0 복합 장치로 작동을 지원합니다.
• 포트 또는 갱드 전력 전환 및 과류 알림 입력
• 사용자 지정 구성을 위한 OTP ROM, Serial EEPROM 또는 I2C/SMBus Slave 인터페이스:
VID 및 PID
포트 커스터마이징
제조사 및 제품 문자열 (OTPROM가 아닌 경우)
연대 번호 (OTP ROM로 표시되지 않습니다)
• 핀 선택 또는 EEPROM/또는 I2C/SMBus 슬레이브 인터페이스를 사용하여 응용 프로그램 기능 선택
• 128-비트 보편적 고유 식별자 (UUID) 를 제공합니다.
• USB 2.0 업스트림 포트를 통해 온보드 및 시스템 내 OTP/EEPROM 프로그래밍을 지원합니다.
• 단일 시계 입력, 24MHz 크리스탈 또는 오시레이터
• 특별한 드라이버 요구 사항이 없습니다; USB 스택 지원으로 모든 운영 체제에서 원활하게 작동
• 64핀 QFN 패키지 (RGC)
TUSB8041RGCR의 적용
• 컴퓨터 시스템
• 닷킹 스테이션
• 모니터
• 세트 톱 박스
