상세 정보 |
|||
| 비트의 숫자: | 12 | 샘플링률 (초당): | 100K |
|---|---|---|---|
| 입력 횟수: | 1 | 입력 유형: | 종결한 단일 |
| 데이터 인터페이스: | 대비 | 비율 - 한손 또는 습기손 및 열손 위험 :ADC: | 1:01 |
| Ａ／Ｄ 컨버터의 수: | 1 | 전압 - 공급, 아날로그: | ±11.4V ~ 16.5V |
제품 설명

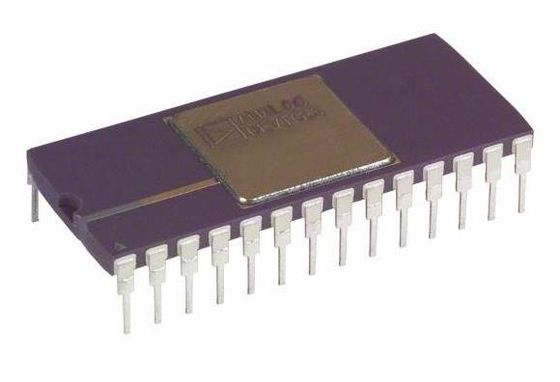

AD1674BD 12비트 아날로그에서 디지털 변환기 1 입력 1 SAR 28-CDIP
스펙 AD1674BD
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 데이터 획득 | |
| 아날로그에서 디지털 변환기 (ADC) | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 비트 수 | 12 |
| 샘플링 속도 (초당) | 10만원 |
| 입력값 수 | 1 |
| 입력 타입 | 단 한 종말 |
| 데이터 인터페이스 | 평행 |
| 구성 | S/H-ADC |
| 비율 - S/H:ADC | 1:01 |
| A/D 변환기 수 | 1 |
| 건축물 | SAR |
| 참조 유형 | 외부, 내부 |
| 전압 - 공급, 아날로그 | ±11.4V ~ 16.5V |
| 전압 - 공급, 디지털 | 5V |
| 특징 | - |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 28-CDIP (0.600", 15.24mm) |
| 공급자의 장치 패키지 | 28-CDIP |
| 장착형 | 구멍을 통해 |
| 기본 제품 번호 | 기원전 1674년 |
AD1674BD의 특징
* 완전 모노리틱 12비트 10ms 샘플링 ADC
* 탑재된 샘플 및 홀드 증폭기
* 산업 표준 피노트
* 8비트 및 16비트 마이크로 프로세서 인터페이스
* AC 및 DC 지정 및 테스트
* 일극적 및 양극적 입력
* 65V, 610V, 0V10V, 0V20V 입력 범위
* 상업용, 산업용 및 군사용 온도 범위
* MIL-STD-883 및 SMD 컴플라이언트 버전 사용 가능
AD1674BD의 적용
* AD1674는 완전하고 다목적, 12 비트 아날로그-디지털 변환기, 사용자 투명 탑재 샘플 및 홀드 증폭기 (SHA), 10 볼트 참조,마이크로프로세서 인터페이스용 시계 및 3상 출력 버퍼.
* AD1674는 업계 표준 AD574A와 AD674A와 호환되지만 더 빠른 변환 속도를 제공하는 샘플링 기능을 포함합니다.칩 상의 SHA는 변환기의 전체 Nyquist 대역폭에서 12 비트 정확도를 지원하는 넓은 입력 대역폭을 가지고 있습니다.
