상세 정보 |
|||
| 핵심 프로세서: | 8051 | 프로그램 메모리 종류: | ROM 없음 |
|---|---|---|---|
| RAM 사이즈: | 16K Ｘ 8 | 인터페이스: | I2C, USB, 범용 동기／비동기 송수신 회로 |
| 입출력의 수: | 40 | 전압 - 공급: | 3V ~ 3.6V |
제품 설명

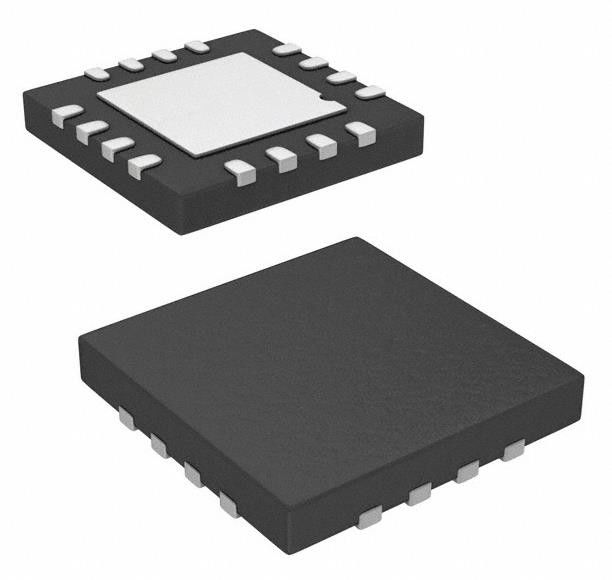

CY8CMBR3108-LQXIT 용량 터치 버튼 16-QFN (3x3) 1.8V ~ 5.5V
스펙 CY8CMBR3108-LQXIT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 센서, 용량 터치 | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | 캡센스® 익스프레스TM 스마트센스TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| Digi-Key 프로그램 가능 | 확인되지 않았습니다. |
| 종류 | 버튼 |
| 근접 탐지 | 그래요 |
| 입력값 수 | 8개까지 |
| LED 드라이버 채널 | 최대 4개 |
| 인터페이스 | I2C |
| 결의 | - |
| 전압 - 공급 | 1.8V ~ 5.5V |
| 전류 - 공급 | 140mA |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-UFQFN 노출 패드 |
| 공급자의 장치 패키지 | 16-QFN (3x3) |
| 기본 제품 번호 | CY8CMBR3108 |
CY8CMBR3108-LQXIT의 특징
관리자:
■ 레지스터 구성 가능한 CapSense Express 컨트롤러
✅ 펌웨어 개발이 필요하지 않습니다.
특허를 받은 CSD 감지 알고리즘
높은 감수성 (0.1 pF)
• 유리용 15mm, 플라스틱용 5mm까지의 덮개 두께
• 근접 솔루션
• 1 개당 2 fF까지의 민감도
SNR 성능 100:1 이상
• 유도 및 방사성 소음 에 대한 우수한 소음 면역 성능
• 극소량 방사성 배출물
SmartSense 자동 튜닝
• 실행 시간 동안 최적의 센서 성능을 설정하고 유지
• 개발 및 생산 도중 수동 튜닝을 제거 합니다
■ 저전력 CapSense
120ms 갱신 간격에서 센서당 22μA의 평균 전류 소비
넓은 기생물 용량 (CP) 범위: 5~45pF
■ 고급 사용자 인터페이스 기능
유체 내성이
✅ 시각적인 터치 피드백을 위해 사용자 설정 가능한 LED 밝기
• LED를 구동하기 위해 최대 8개의 고심류 GPO
소음 터치 피드백을 위한 버저 신호 출력
부근 센서 억제 (FSS) 는 가까운 거리에 있는 버튼에서 잘못된 접촉을 제거합니다.
전압 출력
센서 상태의 변경을 표시하기 위해 호스트에 주의 라인을 중단
■ 시스템 진단
부적절한 변조 콘덴시터 (CMOD) 값
범위를 벗어난 센서 기생용량 (CP)
센서 쇼트
■ EZ-ClickTM 사용자 지정 도구
장치 구성을 위한 간단한 GUI
CapSense 버튼, 슬라이더 및 근접 센서의 데이터 표시 및 모니터링
빠른 디버깅을 위한 시스템 진단
■ I2C 노예
400kHz까지 지원합니다.
✅ 웨이크 온 하드웨어 주소 일치
거래 도중 버스 정지 또는 시계를 펴지 않는
■ 저전력 1.71-V ~ 5.5-V 작동
중간에 깨어나고 I2C 주소를 감지하는 Deep Sleep 모드
■ 산업 온도 범위: 40 °C ~ + 85 °C
■ 패키지 옵션
8핀 SOIC (150ml)
16핀 SOIC (150mL)
16핀 QFN (3 × 3 × 0.6mm)
24핀 QFN (4 × 4 × 0.6mm)
CY8CMBR3108-LQXIT의 적용
CY8CMBR3xxx CapSense® ExpressTM 컨트롤러는 고급, 그러나 구현하기 쉬운 용량 터치 센싱 사용자
이 레지스터 구성 가능한 가족, 최대 16 용량 감지 입력을 지원, 시간이 많이 걸리는 제거
이러한 컨트롤러는 용량 버튼, 슬라이더 및 근접 감지 솔루션을 구현하는 데 이상적입니다.
개발 주기의 최소 시간
