상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 2.5V |
|---|---|---|---|
| 전압 - 입력 (최대): | 5.5V | 전압 - 출력 (분 / 고정): | 0.6V |
| 전압 - 출력 (최대): | 0.6V | 전류 - 출력: | 3A |
| 주파수 - 스위칭: | 2.4MHz | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

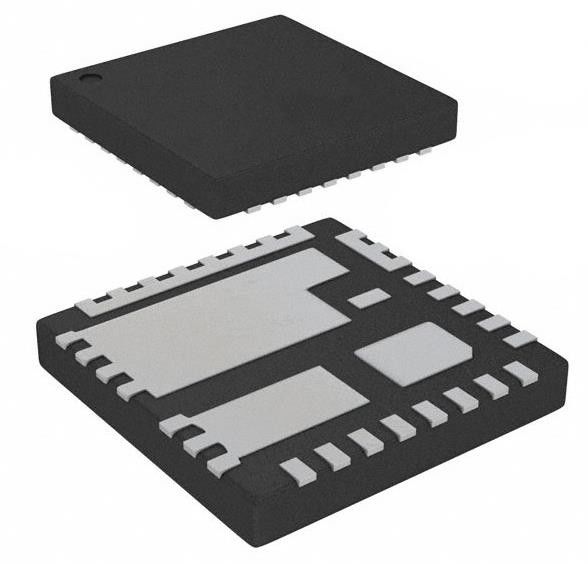

FDMF3035 반 브릿지 드라이버 동기 벅 변환기 UMOS 31-PQFN (5x5)
스펙 FDMF3035
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전체 반 브리지 운전자 | |
| Mfr | 반 |
| 시리즈 | 파워트렌치, 싱크FETTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 하프 브리지 |
| 신청서 | 동시 바크 변환기 |
| 인터페이스 | PWM |
| 부하 유형 | 인덕티브 |
| 기술 | UMOS |
| Rds ON (형) | 1Ohm LS, 1Ohm HS |
| 전류 - 출력 / 채널 | 50A |
| 전류 - 최고출력 | 50A |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전압 - 부하 | 4.5V ~ 24V |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 특징 | 부트스트랩 회로, 다이오드 에뮬레이션 |
| 결함 보호 | 샷 트러, UVLO |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 31-PowerWFQFN |
| 공급자의 장치 패키지 | 31-PQFN (5x5) |
| 기본 제품 번호 | FDMF3035 |
FDMF3035의 특징
• IMVP−8의 PS4 모드를 지원합니다.
• 플립 칩 로우 사이드 MOSFET을 갖춘 초-콤팩트 5mm x 5mm PQFN 구리 클립 패키지
• 고전류 처리: 50A
• 3−상태 5V PWM 입력 게이트 드라이버
• 낮은 종료 전류 IVCC < 6 A
• 가벼운 부하 효율성 증진을 위한 다이오드 에뮬레이션
• 청정 전압 파형 및 감소된 울림에 대한 반 파워트렌치 MOSFET
• 저측 MOSFET에서 반 SyncFETTM기술 (종합 스코트키 다이오드)
• 부트스트랩 샷키 다이오드
• 최적화 된 / 극히 짧은 시간
• VCC에서 저전압 잠금 (UVLO)
• 최대 1.5MHz의 스위치 주파수
• 운용 단절기 온도 범위: -40°C ~ +125°C
• 반녹색 포장 및 RoHS 준수
FDMF3035의 적용
• 노트북, 태블릿 PC 및 울트라북
• 서버 및 워크스테이션, V-코어 및 비-V-코어 DC-DC 변환기
• 데스크톱 컴퓨터 및 온-인-원 컴퓨터, V-코어 및 비-V-코어 DC-DC 변환기
• 고전류 DC-DC 부하점 변환기
• 소형 - 요인 전압 조절기 모듈
