상세 정보 |
|||
| 부품 번호: | SN65MLVD200ADRG4 | 운전자들 / 수신기들의 번호: | 1/1 |
|---|---|---|---|
| 이중 통신: | 절반 | 수신기 이력현상: | 25 mV |
| 자료 비율: | 100Mbps | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 전압 - 공급: | 3V ~ 3.6V | 프로토콜: | LVDS, 다중 지점 |
제품 설명

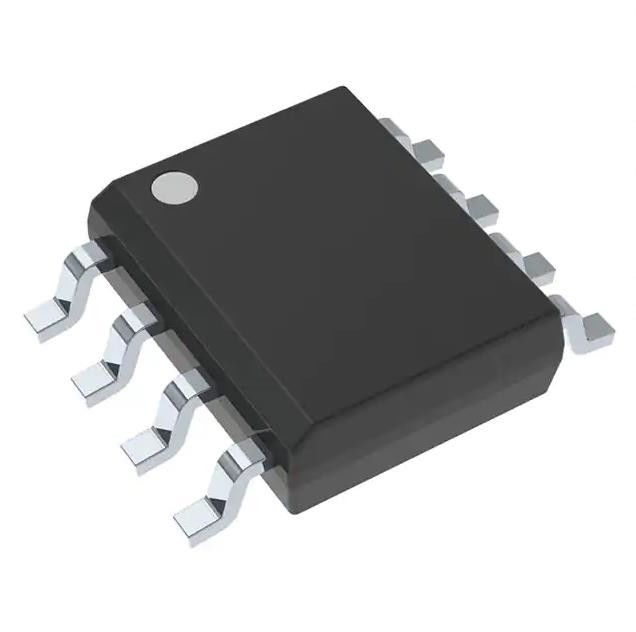

SN65MLVD200ADRG4 25mV 1/1 송수신기 하프 LVDS, 다중점 8-SOIC
1/1 트랜시버 하프 LVDS, 멀티포인트 8-SOIC
SN65MLVD20xx 장치는 최대 100Mbps의 신호 속도에서 작동하도록 최적화된 다중점 저전압 차동(M-LVDS) 라인 드라이버 및 수신기입니다.
특징SN65MLVD200ADRG4
신호 속도(1)최대 100Mbps, 클록 주파수 최대 50MHz용 저전압 차동 30Ω ~ 55Ω 라인 드라이버 및 수신기
Type-1 수신기는 25mV의 히스테리시스(SN65MLVD200A,SN65MLVD202A)를 통합합니다.
향상된 신호 품질을 위해 제어된 드라이버 출력 전압 전환 시간
-1V ~ 3.4V의 공통 모드 전압 범위로 2V의 접지 잡음으로 데이터 전송 가능
비활성화 또는 Vcc $1.5V일 때 버스 핀 하이 임피던스
200Mbps 장치 사용 가능(SN65MLVD201, SN65MLVD203,SN65MLVD206,SN65MLVD207)
버스 핀 ESD 보호가 8kV를 초과함
사용 가능한 패키지:- 8핀 SOIC
SN65MLVD202A,SN65MLVD205A
사양SN65MLVD200ADRG4
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
|
제품
|
SN65MLVD200ADRG4
|
|
유형
|
트랜시버
|
|
규약
|
LVDS, 멀티포인트
|
|
드라이버/수신기 수
|
1/1
|
|
듀플렉스
|
반
|
|
수신기 히스테리시스
|
25mV
|
|
데이터 속도
|
100Mbps
|
|
전압 - 공급
|
3V ~ 3.6V
|
|
작동 온도
|
-40°C ~ 85°C
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
8-SOIC(0.154", 폭 3.90mm)
|
|
공급자 장치 패키지
|
8-SOIC
|
|
기본 제품 번호
|
65MLVD200
|
범위(−10̊
환경 및 수출 분류
어휴-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
의 응용SN65MLVD200ADRG4
· TIA/EIA-485를 대체하는 저전력, 고속, 단거리
· 백플레인 또는 케이블 연결된 다지점 데이터 및 시계
