상세 정보 |
|||
| 부품번호: | SM05.TCT | 단방향 채널: | 2 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 5V (맥스) | 전압 - 고장(최소): | 6V |
| 전압 - 립에 있는 클램핑 (맥스): | 9.8V | 전력 - 피크 펄스: | 300W |
| 주파수로 전기 용량: | 1MHz에 있는 400pF | 작동 온도: | -55' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

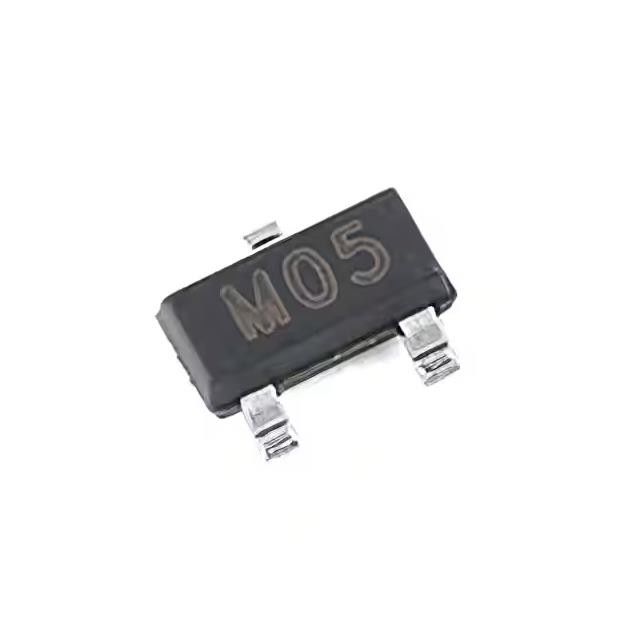

SM05.TCT IC 9.8V는 17A (8/20us) 립 전압 억제 다이오드 표면 부착 SOT-23-3을 고정시킵니다
저용량 단일 방향 4배 정전기 방전 (ESD) 보호 다이오드
작은 표면 실장 소자 (SMD) 플라스틱 패키지에서 배열은 보호하기를 계획했습니다
피해로부터의 4 신호라인은 ESD와 다른 과도 현상에 의해 발생되었습니다.
SM05의 특징.TCT
300 와트 피크 펄스 전력 (Ｔ.=8/20us)
그렇게 하기 위한 데이터 & 전력 전선을 위한 일시적인 보호
* IEC 61000-4-2 (ESD) ±15kV (항공 ),±8kV (교신)
* 국제전기기술위원회 61000-4-4(EFT)40A(5/50ns)
* 국제전기기술위원회 61000-4-5(Lightning)12A(8/20us)
한 양방향 회선 또는 두개의 단일 방향 라인을 보호합니다
작업 전압 : 5V, 12V,15V,24V와 36V
낮은 클램핑 전압
고체 상태 실리콘 쇄도 기술
JEDEC SOT-23 패키지
몰딩 화합물 인화성 등급 : UL 94V-0
표시하는 것 :마킹 코드
패키징하는 것 :테이프와 릴
마무리를 이끄세요 : 광택이 없는 주석
순응한 RoHS/WEEE
SM05의 상술.TCT
|
제품 상태
|
SM05.TCT
|
|
타입
|
제너
|
|
단방향 채널
|
2
|
|
전압 - 반대 교착 상태 (Typ)
|
5V (맥스)
|
|
전압 - 고장 (민)
|
6V
|
|
전압 - 립에 있는 클램핑 (맥스)
|
9.8V
|
|
경향 - 피크 펄스 (10/1000us)
|
17A (8/20us)
|
|
전원 - 피크 펄스
|
300W
|
|
전원 라인 보호
|
부정
|
|
애플리케이션
|
범용
|
|
주파수로 전기 용량
|
1MHz에 있는 400pF
|
|
작동 온도
|
-55' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
TO-236-3, SC-59, SOT-23-3
|
|
공급자 소자 패키지
|
SOT-23-3
|
|
베이스 상품 다수
|
SM05
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 로에스 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
SM05의 애플리케이션.TCT
휴대용 전화기와 부속물
휴대용 전자제품
산업 제어
셋탑 박스
서버와 노트북과 데스크탑 ＰＣ
