상세 정보 |
|||
| 부품번호: | SMBJ20A-E3 5B | 단방향 채널: | 2 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 20V | 전압 - 고장(최소): | 22.2V |
| 전압 - 립에 있는 클램핑 (맥스): | 32.4V | 전력 - 피크 펄스: | 600W |
| 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) | 타입: | 제너 |
제품 설명
SMBJ20A-E3/5B 탄탈륨 칩 축전기 32.4V 죔쇠 18.5A Ipp Tvs 다이오드

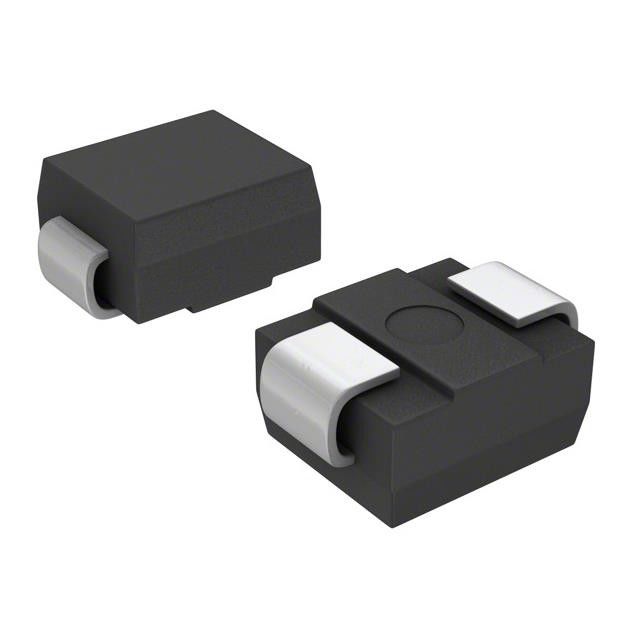

32.4V 클램프 18.5A Ipp Tvs 다이오드 표면 실장 DO-214AA(SMBJ)
특징SMBJ20A-E3 5B
• 로우 프로파일 패키지
• 자동 배치에 이상적
• 유리 패시베이션 칩 접합
• 단방향 및 양방향으로 사용 가능
• 600W 피크 펄스 전력 기능
10/1000μs 파형, 반복 속도
(듀티 사이클): 0.01%
• 뛰어난 클램핑 능력
• 매우 빠른 응답 시간
• 낮은 증분 서지 저항
• J-STD-020에 따른 MSL 레벨 1 충족, LF 최대 피크
260 °C
• AEC-Q101 인증 가능
- 자동차 주문 코드: 기본 P/NHE3 또는 P/NHM3
사양SMBJ20A-E3 5B
|
제품
|
SMBJ20A-E3 5B
|
|
유형
|
제너
|
|
단방향 채널
|
1
|
|
전압 - 역방향 스탠드오프(통상)
|
20V
|
|
전압 - 고장(최소)
|
22.2V
|
|
전압 - 클램핑(최대) @ Ipp
|
32.4V
|
|
전류 - 피크 펄스(10/1000µs)
|
18.5A
|
|
전력 - 피크 펄스
|
600W
|
|
전력선 보호
|
아니요
|
|
애플리케이션
|
범용
|
|
정전 용량 @ 주파수
|
-
|
|
작동 온도
|
-55°C ~ 150°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
DO-214AA, SMB
|
|
공급자 장치 패키지
|
DO-214AA(SMBJ)
|
|
기본 제품 번호
|
SMBJ20
|
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
의 응용SMBJ20A-E3 5B
유도 부하 스위칭 및 조명에 의해 유도된 과도 전압에 대한 민감한 전자 장치 보호에 사용
IC, MOSFET, 소비자, 컴퓨터, 산업 및 통신용 센서 장치의 신호 라인.
