상세 정보 |
|||
| 제품 상태: | 활동가 | FET은 타이핑합니다: | 엔-채널 |
|---|---|---|---|
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 30 Ｖ |
| 경향 - 25' Ｃ에 있는 연속배수 (Id): | 8.2A (Ta), 44A (Tc) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 30A, 10V에 있는 7.4mOhm | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 2.2V |
제품 설명

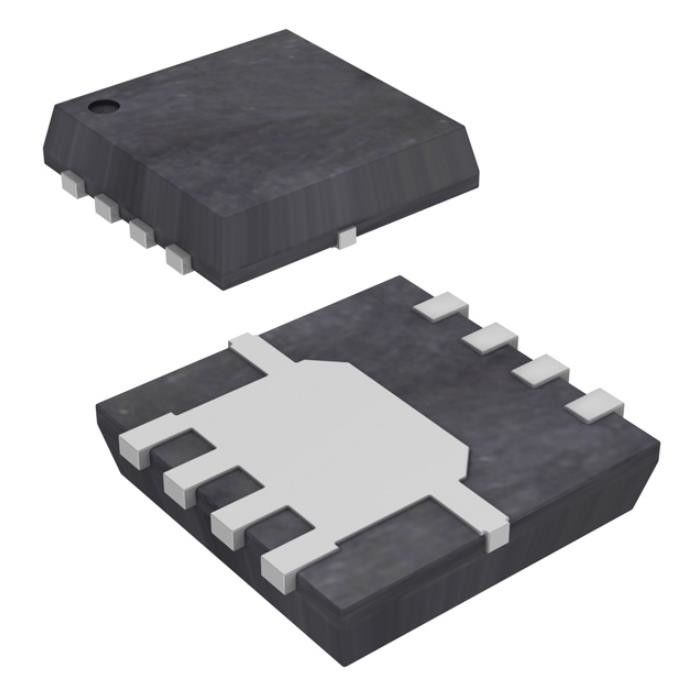

NTTFS4C10NTWG 탄탈륨 칩 축전기 Mosfet N-Ch 30v 8.2a/44a 8wdfn
N채널 30V 8.2A(Ta), 44A(Tc) 790mW(Ta), 23.6W(Tc) 표면 실장 8-WDFN(3.3x3.3)
사양NTTFS4C10NTWG
| 유형 | 설명 |
| 범주 | 이산 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| 제조업체 | 온세미 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| FET 유형 | N채널 |
| 기술 | MOSFET(금속 산화물) |
| 드레인-소스 전압(Vdss) | 30V |
| 전류 - 연속 드레인(Id) @ 25°C | 8.2A(타), 44A(Tc) |
| 드라이브 전압(최대 Rds 켜짐, 최소 Rds 켜짐) | 4.5V, 10V |
| Rds On(최대) @ Id, Vgs | 7.4m옴 @ 30A, 10V |
| Vgs(일)(최대) @ Id | 2.2V @ 250µA |
| 게이트 전하(Qg)(최대) @ Vgs | 18.6nC @ 10V |
| Vgs(최대) | ±20V |
| 입력 커패시턴스(Ciss)(최대) @ Vds | 993pF @ 15V |
| FET 기능 | - |
| 전력 손실(최대) | 790mW(Ta), 23.6W(Tc) |
| 작동 온도 | -55°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | 8-WDFN(3.3x3.3) |
| 패키지/케이스 | 8-PowerWDFN |
| 기본 제품 번호 | NTTFS4 |
특징NTTFS4C10NTWG
• 전도 손실을 최소화하는 낮은 RDS(on)
• 드라이버 손실을 최소화하는 낮은 정전 용량
• 최적화된 게이트 전하로 스위칭 손실 최소화
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS 규격을 준수합니다.
애플리케이션 ~의NTTFS4C10NTWG
• DC-DC 컨버터
• 전력 부하 스위치
• 노트북 배터리 관리
환경 및 수출 분류NTTFS4C10NTWG
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
이 제품에 대한 자세한 내용을 알고 싶습니다
