상세 정보 |
|||
| 제품 상태: | 활동가 | FET은 타이핑합니다: | 엔-채널 |
|---|---|---|---|
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 40 Ｖ |
| 경향 - 25' Ｃ에 있는 연속배수 (Id): | 35A (Ta), 185A (Tc) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 50A, 10V에 있는 1.7mOhm | Id에 있는 Vgs(th) (맥스): | 250uA에 있는 3.5V |
제품 설명

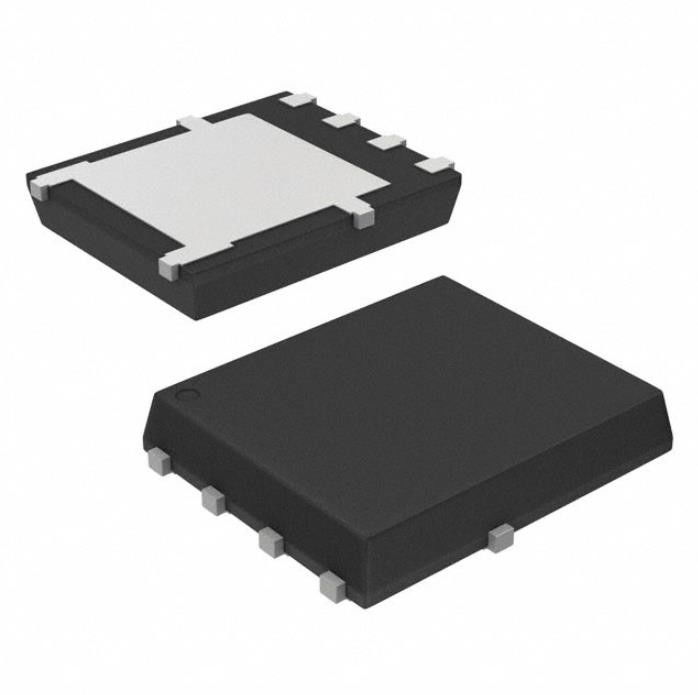

NVMFS5C430NWFAFT1G 탄탈 칩 축전기 Mosfet N-치 40v 35a/185a 5dfn
엔-채널 40 Ｖ 35A (Ta), 185A (Tc) 3.8W (Ta), 106W (Tc) 표면 부착 5-dfn (5x6) (8-sofl)
NVMFS5C430NWFAFT1G의 상술
| 타입 | 기술 |
| 범주 | 분리된 반도체 제품 |
| 트랜지스터 | |
| 페트스, 모스페트스 | |
| 한 개의 페트스, 모스페트스 | |
| 엠에프르 | 온새미 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| FET은 타이핑합니다 | 엔-채널 |
| 기술 | MOSFET (금속 산화물) |
| 소스 전압 (프즈스)에 고갈되세요 | 40 Ｖ |
| 경향 - 25' Ｃ에 있는 연속배수 (Id) | 35A (Ta), 185A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다) | 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds | 50A, 10V에 있는 1.7mOhm |
| Id에 있는 Vgs(th) (맥스) | 250uA에 있는 3.5V |
| 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다 | 10 Ｖ에 있는 47 nC |
| 브그스 (맥스) | ±20V |
| Vds에 있는 입력 커패시턴스 (CIS) (맥스) | 25 Ｖ에 있는 3300 pF |
| FET 특징 | - |
| 전력 소모 (맥스) | 3.8W (Ta), 106W (Tc) |
| 작동 온도 | -55' Ｃ ~ 175' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 공급자 소자 패키지 | 5-dfn (5x6) (8-sofl) |
| 패키지 / 건 | 8-PowerTDFN, 5명의 리드 |
| 베이스 상품 다수 | NVMFS5 |
NVMFS5C430NWFAFT1G의 특징
콤팩트 디자인을 위한 오우 작은 발자국 (5x6 밀리미터)
도통 손실을 최소화하기 위한 (계속) 오우 낮은 RDS
운전자 손실을 최소화하기 위한 오우 낮은 QG와 전기 용량
오우 NVMFS5C430NWF - 강화한 광학 정밀검사에 대한 가용성 치맛살 선택
오우 AEC-Q101 자격 있고 PPAP 유능합니다
오우 이러한 장치가 Pb-프리이고, 로에스 순응합니다
NVMFS5C430NWFAFT1G의 애플리케이션
1. 전체 애플리케이션 환경은 보여주는 것으로 열 저항 값과 충돌합니다, 그들이 상수가 아닙니다 그리고 오직 특정 조건을 위한 유효하 주목하 이세요.
2. 2 온스인 650 mm2를 사용하는 FR4 이사회에 표면 설치용입니다. Cu 패드.
3. 펄스를 위한 최대 전류는 1 초가 더 높지만, 펄스 폭과 의무에 의존한 한 순환하세요.
환경적이 & NVMFS5C430NWFAFT1G의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
이 제품에 대한 자세한 내용을 알고 싶습니다
