상세 정보 |
|||
| 슬루율: | 2000V/us | 이득 대역폭 제품: | 2GHz |
|---|---|---|---|
| -3db 대역폭: | 250MHz | 경향 - 입력 바이어스: | 10 uA |
| 전압 - 입력옵셋: | 800 uV | 경향 - 공급: | 18mA (x2 채널) |
| 경향 - 출력 / 채널: | 500 마 | 전압 - 공급 전폭 (민): | 5 Ｖ |
제품 설명

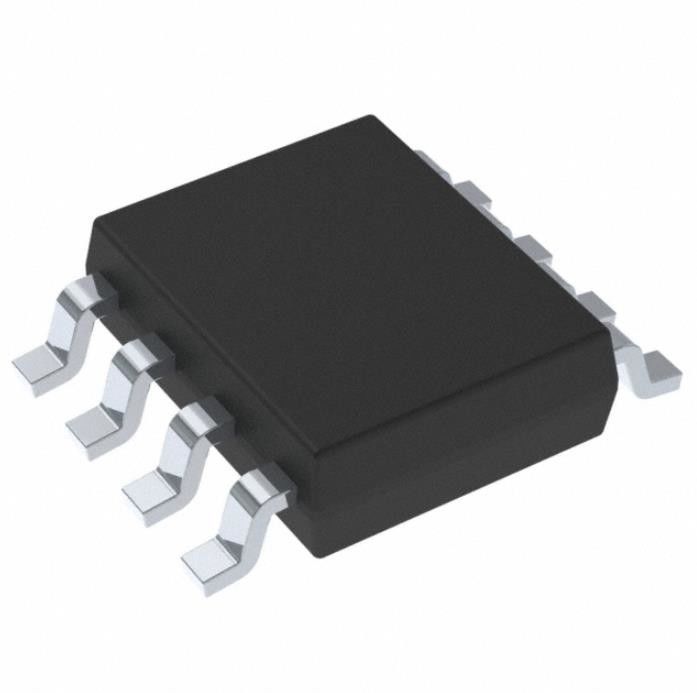

OPA2677IDDA 탄탈륨 칩 축전기 IC Opamp Cfa 2 Circ 8sopwrpad
전류 피드백 증폭기 2회로 8-SO PowerPad
사양OPA2677IDDA
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 선의 | |
| 앰프 | |
| 계측, 연산 증폭기, 버퍼 증폭기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 튜브 |
| 제품 상태 | 활동적인 |
| 증폭기 유형 | 현재 피드백 |
| 회로 수 | 2 |
| 출력 유형 | - |
| 슬루율 | 2000V/µs |
| 이득 대역폭 제품 | 2GHz |
| -3db 대역폭 | 250MHz |
| 전류 - 입력 바이어스 | 10µA |
| 전압 - 입력 오프셋 | 800µV |
| 전류 - 공급 | 18mA(x2채널) |
| 전류 - 출력/채널 | 500mA |
| 전압 - 공급 범위(최소) | 5V |
| 전압 - 공급 범위(최대) | 12V |
| 작동 온도 | -40°C ~ 85°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-PowerSOIC(0.154", 3.90mm 폭) |
| 공급자 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | OPA2677 |
특징OPA2677IDDA
• 광대역 +12V 작동: 200MHz(G = +4)
• 단위 이득 안정: 220MHz(G = +1)
• 고출력 전류: 500mA
• 출력 전압 스윙: ±5V
• 높은 슬루율: 1800V/μs
• 낮은 공급 전류: 18mA
• 유연한 공급 범위:
+5 ~ +12V 단일 공급
±2.5 ~ ±6V 이중 공급 장치
애플리케이션 OPA2677IDDA의
•xDSL 라인 드라이버
• 케이블 모뎀 드라이버
• 일치하는 I/Q 채널 증폭기
• 광대역 비디오 라인 드라이버
• ARB 라인 드라이버
• 전력선 모뎀
• 하이 캡 로드 드라이버
환경 및 수출 분류OPA2677IDDA
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
